Détails sur le produit:
|
| Nom: | Machine à grande vitesse de fabrication de sacs express à double canal pe pp opp bopp | ||
|---|---|---|---|
| Mettre en évidence: | machine de fabrication de sacs en plastique à grande vitesse,machine à sacs express à double canal,machine de fabrication de sacs à main |
||

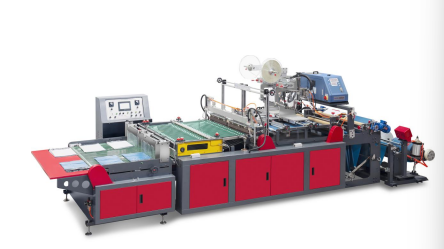

Machine à grande vitesse de fabrication de sacs express à double canal pe pp opp bopp
Machine de fabrication de sacs express à double canal
| Application 用途 |
|
本机用于印刷或非印刷的聚乙烯(PE)塑料薄膜的热切边封制袋,整机配有电脑自动定长,自动色标跟踪,自动断胶,缺料自动停机,自动张力,一出二自动理料等功能(整机3项专利). Cette machine est utilisée pour le scellage à chaud et la fabrication de sacs à partir de films plastiques en polyéthylène (PE) imprimés ou non. L'ensemble de la machine est équipé d'un réglage automatique de la longueur par ordinateur, d'un suivi automatique du code couleur, d'une rupture automatique de la colle, d'un arrêt automatique en cas de pénurie de matériau, d'une tension automatique et d'une fonction de tri automatique des matériaux sur deux (3 brevets pour l'ensemble de la machine). Il s'agit actuellement d'un équipement idéal et avancé pour produire des sacs express. |
| Exemple d'image |
|
|
| 报价 Citation | ||||
| 型号Modèle | 单价Prix unitaire | 选装项FacultatifFonction | ||
| 1200型 | FOB Nouveau-Brunswick USD25200.00USD |
1 : 片膜(磁粉张力)双三角架Film (tension de poudre magnétique) double trépied 6750,00 USD 片膜(伺服张力)双三角架 Film (servo tension) double trépied USD 14000.00 2； 桶膜电机张力系统 Système de tension du moteur du film de baril USD2700.00 3 : Composant de l'outil de forage 打孔器组件 290,00 USD |
||
| 13h00 | FOB Nouveau-Brunswick USD26200.00USD | |||
| 14h00 | FOB Nouveau-Brunswick USD28000,00USD | |||
| 技术参数Paramètres techniques | |
| 型号 | 12h00 - 13h00 - 14h00 |
|
最大制袋成品长度(厘米cm) Max. Longueur du sac fini (cm) |
45 - 50 - 55 |
|
最大制袋成品宽度(厘米cm) Max. Largeur du sac fini (cm) |
45 |
|
卷膜最大放卷直径(厘米cm) Max. Diamètre du film en rouleau (cm) |
75 |
|
离型膜最大放卷直径(厘米cm) Max. Dia. du rouleau de film de libération. (cm) |
44 |
|
生产速度(米/分钟) Vitesse de production (m/min) |
70米/分钟 70 m/min (dépend des exigences de production, du type de sac et des spécifications) (20-320 pièces/min) x2 |
|
机器重量(千克kg) Poids de la machine (kg) |
2800 |
|
外形尺寸(毫米mm) Dimensions (mm) |
6450×2280×1980 |
|
总功率(千瓦kw) Puissance totale (KW) |
20 |
| Principales performances et fonctionnalités |
| 上料部分 Chargement de la partie : |
|
①气缸抬料,卷膜最大放卷直径可达750mm,无需人工抬料,确保节省用时和省力 Levage du cylindre, le diamètre maximum de déroulement du rouleau de film peut atteindre 750 mm, sans avoir besoin d'un levage manuel, garantissant ainsi des économies de temps et d'efforts |
 |
|
②自动纠偏控制系统,搭配U型超声波传感器不抖动易调节精准定位.支持追线,追边,对中三种工作方式,智能检测传感参数,精度高,反应敏捷,误差更小 Le système de contrôle de correction automatique, couplé à des capteurs à ultrasons en forme de U, ne tremble pas et est facile à régler pour un positionnement précis. Prend en charge trois modes de travail : traçage de ligne, traçage de bord et alignement. Il détecte intelligemment les paramètres du capteur avec une grande précision, une réponse agile et des erreurs plus petites |
|
|
③断料,无料自动停机AB方式(A触碰式停机,B计算卷径式停机) Matériau coupé, mode AB d'arrêt automatique sans matériau (arrêt tactile A, arrêt du diamètre du rouleau de calcul B) |
| |
|
④张力控制方式为磁粉制动器系统,采用耐热性能优质的磁粉,温升低,输出转矩稳定,响应速度快,运转平稳,振动小,噪音低,可高频率工作 La méthode de contrôle de tension est un système de freinage à poudre magnétique, qui utilise une poudre magnétique de haute qualité résistante à la chaleur avec une faible élévation de température, un couple de sortie stable, une vitesse de réponse rapide, un fonctionnement fluide, de faibles vibrations, un faible bruit et peut fonctionner à hautes fréquences. Étape 2 :能以合适的速度和张力进行释放.从速度方面来讲,通过变频器可以改变电机的转速.列如,当制袋速度加快时,放料电机转速也相应提高以此来匹配制袋节奏.在张力控制上,会有张力传感器来检测薄膜张力,如果张力过大,控制系统会降低电机转速.比如,的信号,就会立刻调整放料电机的转速,放置薄膜被拉断,确保在多层材料放料时,每层材料的输送速度和张力都能达到协调一致 Option 2 : Système de tension du moteur de modification de la tension de la poudre magnétique du film en baril : principalement pour garantir que le film peut être libéré à une vitesse et une tension appropriées. En termes de vitesse, la vitesse du moteur peut être modifiée via un convertisseur de fréquence. Par exemple, lorsque la vitesse de fabrication des sacs augmente, la vitesse du moteur d'alimentation augmente également en conséquence pour correspondre au rythme de fabrication des sacs. En contrôle de tension, il y aura des capteurs de tension pour détecter la tension du film. Si la tension est trop élevée, le système de contrôle réduira la vitesse du moteur. Par exemple, lorsque le matériau se coince et provoque une augmentation soudaine de la tension, le système de contrôle reçoit un signal du capteur de tension et ajuste immédiatement la vitesse du moteur de décharge pour briser le film, garantissant ainsi que la vitesse de transport et la tension de chaque couche de matériau peuvent être coordonnées et cohérentes lors du déchargement de plusieurs couches de matériau. |
|
1. système de freinage à poudre magnétique
|
|
⑤选装项1 :片膜(磁粉张力)三角机(用于制作片膜对折,三角折边机(voir ci-dessous) ⑤ Option 1 : Machine triangulaire pour film (tension de poudre magnétique) (utilisée pour réaliser le pliage de film, la plieuse triangulaire utilise un bras oscillant de stockage à double couche commandé par moteur pour fournir plus d'espace de stockage pour le film et assurer une alimentation relativement fluide) 选装项1:选装项1:片膜(伺服张力)三角机(主要是为了精准的控制薄膜的释放,伺服电机根据预设的参数和指令来驱动放料轴,使薄膜能以稳定的速度和张力放出,比如,当制袋机需要以一定的速度制作袋子时,伺服控制系统会柑橘制袋速度,袋子尺寸等因素计算出放料的速度,然后驱动电机安装这个速度运转,同时,他还能对放料的张力Il s'agit d'un système de gestion de la qualité des produits et services.裂.保在多层材料放料时,每层材料的输送速度和张力都能达到协调一致) Option 1 : Option 1 : Machine triangulaire de film (servotension) (principalement pour un contrôle précis de la libération du film, le servomoteur entraîne l'arbre de décharge selon des paramètres et des instructions prédéfinis, de sorte que le film puisse être libéré à une vitesse et une tension stables. Par exemple, lorsque la machine de fabrication de sacs doit fabriquer des sacs à une certaine vitesse, le système de servocommande calcule la vitesse de décharge en fonction de facteurs tels que la vitesse de fabrication des sacs d'agrumes et la taille du sac, puis entraîne le moteur pour qu'il s'installe et fonctionne à cette vitesse. En même temps, il peut également surveiller et ajustez la tension de décharge en temps réel. Si la tension est trop élevée, le film peut s'étirer, se déformer ou même se casser. Si la tension est trop faible, le film peut se détendre, affectant la précision de la fabrication des sacs et des normes de couleur d'impression. Lors du déchargement des matériaux, la vitesse de transport et la tension de chaque couche de matériau peuvent être coordonnées et cohérentes. |
|
Option 1 : Machine à triangles de film
|
| 主机部分 Partie hôte : |
|
①电脑系统采用PLC, et les systèmes d'exploitation de type PLC, ainsi que les systèmes d'exploitation控制,电机性能卓越,稳定易用,高速响应,使得卷膜过料无拉伸 Le système informatique adopte un PLC, un contrôle synchrone de la quantité analogique de livraison de matériaux et un contrôle du système à quatre servomoteurs. Les performances du moteur sont excellentes, stables et faciles à utiliser, et ont une réponse à grande vitesse, permettant au film de passer sans s'étirer |
|
Automate :
|
|
②色标跟踪,卷膜正反面印刷均可跟踪,简易的设定方式,高识别,高反应,丢标自动停机 Suivi du code couleur, l'impression des deux côtés du film en rouleau peut être suivie, avec une méthode de réglage simple, une reconnaissance élevée, une réponse élevée et un arrêt automatique en cas de perte d'étiquette |
|
|
③全自动电脑同步离型膜断胶控制系统,离型膜无料自动停机系统,专利技Dimensions du boîtier (taille de la pièce, taille de la pièce)440 mm Système de contrôle de rupture de film de libération synchrone par ordinateur entièrement automatique, système d'arrêt automatique pour le film de libération sans matériau, technologie brevetée (stabilité à grande vitesse, rupture propre et soignée sans tirage de colle), le diamètre de déroulement maximum du film de libération peut atteindre 440 mm. |
|
Système de contrôle de coupure de colle de film anti-graisse entièrement synchronisé par ordinateur et entièrement automatique
|
|
④成品袋开口处采用断胶上胶式,热熔胶断胶机,配备高品质热熔和反抽式喷枪头,进口电磁阀.使得喷胶断胶均匀,干净无拉丝 L'ouverture du sac fini est équipée d'un type d'adhésif cassé, d'une machine de cassage d'adhésif thermofusible, d'une machine d'adhésif thermofusible de haute qualité, d'une tête de pistolet de pulvérisation à aspiration inversée et d'une électrovanne importée. Faire en sorte que la colle en spray se brise uniformément, propre et sans aucun tréfilage |
|
|
⑤热切刀采用合金材质,不易变形,不易粘料等优势.智能式加热管温度控制系统使得袋口烫合牢固,平整,温度可调整范围:1-4400C Le couteau de coupe à chaud est fabriqué en alliage, qui présente les avantages de ne pas se déformer facilement et de ne pas coller facilement aux matériaux. Le système intelligent de contrôle de la température du tube chauffant garantit que l'ouverture du sac est pressée fermement et en douceur, et que la température peut être ajustée dans la plage de 1 à 4 400 °C. |
|
|
⑥热切刀刀座增加双气缸,停机自动升至最高点,停机状态下不易烤化袋口 Le porte-couteau de coupe à chaud est équipé de deux cylindres, qui s'élèvent automatiquement jusqu'au point le plus élevé lorsqu'ils sont arrêtés, ce qui réduit le risque de surchauffe de l'ouverture du sac pendant l'arrêt. |
|
⑦胶辊均有耐高温,耐磨等特点 Les rouleaux en caoutchouc ont des caractéristiques telles que la résistance aux températures élevées et la résistance à l'usure |
| |
|
⑧选装项3 : prix de vente au détail, prix de vente, prix de vente 250 $/prix. Option 3 : le poinçon est fabriqué en acier importé, rapide et durable. La nouvelle aiguille du moule à dents de fourche peut atteindre jusqu'à 250 fois par minute. Les rouleaux en caoutchouc ont des caractéristiques telles que la résistance aux températures élevées et la résistance à l'usure |
|
| 出料部分 Section de décharge : |
|
①设备出料采用自动传送台一出二方式,电脑自动计数,任意定长及可设定任意数报警 L'équipement adopte un convoyeur automatique avec une sortie et deux sorties, et l'ordinateur compte automatiquement. L'alarme peut être réglée pour n'importe quelle longueur et n'importe quel nombre |
|
|
②静电消除,采用大功率静电消除器,性能稳定,输出可靠,功率恒定,可长时间工作输出,工作时无火花.使得成品袋子能整齐,平稳的送出 L'élimination statique, utilisant des éliminateurs statiques de haute puissance, des performances stables, une sortie fiable, une puissance constante, peut fonctionner longtemps sans étincelles pendant le fonctionnement. Permettre aux sacs finis d’être envoyés proprement et en douceur |
|
|
③送料皮带,采用光滑PU工业皮带,耐高温,不拉长,防静电,不易沾料 La courroie d'alimentation est constituée d'une courroie industrielle en PU lisse, qui résiste aux températures élevées, ne s'étire pas, est antistatique et ne colle pas facilement au matériau. |
|
| Configuration standard | |||
|
序号 Non. |
名称 Article |
数量 Quantité |
产地 Origine |
| 1. |
无料自动停机装置 Dispositif d'arrêt automatique |
4 à 4 ensembles |
自研 Auto-développé |
| 2. |
U型超声波传感器 Capteur à ultrasons en forme de U |
2套 2 séries |
中国·广东 Guangdong, Chine |
| 3. |
磁粉(5kg) Poudre magnétique |
2套 2 séries |
中国·浙江 Zhejiang, Chine |
| 4. |
张力控制器 Contrôleur de tension |
2套 2 séries |
自研 Auto-développé |
| 5. |
伺服电机(3.0kw) Servomoteur |
4° 4 ensembles |
中国·江苏 Jiangsu, Zhejiang |
| 6. |
Puissance (3,0 kW) Conduire |
4° 4 ensembles |
中国·江苏 Jiangsu, Zhejiang |
| 7. |
Logiciel PLC Contrôleur API |
1 套 1 set |
中国·江苏 Jiangsu, Zhejiang |
| 8. |
液晶显示屏 Écran LCD |
1 套 1 set |
中国·台湾 Taïwan, Chine |
| 9. |
三相电机 Moteur triphasé |
1 台 1 set |
中国·浙江 Zhejiang, Chine |
| 10. |
热熔胶机 Machine à colle thermofusible |
1 台 1 set |
中国·广东 Guangdong, Chine |
| 11. |
变频器 Convertisseur de fréquence |
5台 5 séries |
中国·山东 Shandong, Chine |
| 12. |
减速箱电机 Moteur de boîte de vitesses |
4台 4 séries |
中国·浙江 Zhejiang, Chine |
| 13. |
同步电机 Moteur synchrone |
2台 2 séries |
中国·浙江 Zhejiang, Chine |
| 14. |
交流电机 Moteur à courant alternatif (0,75 kW) |
1个 1 set |
中国·安徽 Anhui, Chine |
| 15. |
全自动电脑同步张力离型膜涂胶控制系统.专利技术(高速,稳定,涂胶平整) Système de contrôle de collage de film anti-graisse entièrement synchronisé par ordinateur (technologie brevetée) (revêtement de colle haute vitesse, stable et lisse) |
2套 2 séries |
自研 Auto-développé |
| 16. |
喷胶枪头+电磁阀 Buse de colle + électrovanne |
2套 2 séries |
中国·广东 Guangdong, Chine |
| 17. |
自动双上料纠偏机 Système de correction automatique de l'alimentation |
1 台 1 set |
自研 Auto-développé |
| 18. |
光电跟踪器 Traqueur photoélectrique |
2° 2 pièces |
中国·浙江 Zhejiang, Chine |
| 19. |
气涨轴,铁块轴 Arbre à air, arbre de bloc de fer |
4° 4 pièces |
自研 Auto-développé |
| 20. |
输送皮带 Tapis roulant |
1 à 1 jeu |
中国·上海 Shanghai, Chine |
| 21. |
合金刀(不易粘,不变形) Couteau en alliage (pas facile à coller ou à déformer) |
2 ou 2 pièces |
自研 Auto-développé |
| 22. |
断胶装置(离型膜自动停机) Dispositif de coupure de colle (dispositif d'arrêt automatique du film anti-graisse) |
2套 2 séries |
自研 Auto-développé |
| 23. |
Température ambiante (1-440C°) Contrôle de température à semi-conducteurs (1-440C°) |
2套 2 séries |
中国·浙江 Zhejiang, Chine |
| 24. |
静电消除总成 Ensemble éliminateur d'électricité statique |
1 套 1 set |
中国·广东 Guangdong, Chine |
| 25. |
胶辊 Rouleau en caoutchouc |
18° 18 pièces |
自研 Auto-développé |
| 26. |
理料输送机(一出二) Convoyeur de manutention (un sur deux) |
1 套 1 set |
自研 Auto-développé |
| 27. |
Collier de serrage 12 mm (激光切割) Structure du corps en tôle d'acier de 12 mm (découpe laser) |
1 套 1 set |
自研 Auto-développé |
| Photo de l'usine de 工厂实拍图 |
|
|
|
| Exposition 展会 |
| |
| |
| |
| |
Conditions commerciales de 订购事项
Taille : 30 % pour 30-45 ans ;
Délai de livraison:
Dans les 30 à 45 jours après la réception d'un acompte de 30 %.
二,付款方式:预付定金30%开始生产设备(合同签订后 2 个工作日内乙方向甲方支付该款项)
70% de taux d'intérêt pour les taux d'intérêt
Conditions de paiement :
Acompte de 30 % avant production (à payer dans les 2 jours ouvrables après la signature du contrat)
Solde de 70 % avant la livraison de l'usine Ruitai (production terminée par la machine et après l'approbation de l'acheteur)
三,发货标准:甲方设备的包装要符合规定,且适合长途运输,多次搬运和装卸,并有减振,防冲击的措
施.包装应按设备特点,按需要分别加上防潮,防霉,防锈, il s'agit d'un cas où il y a un certain nombre de personnes.
3. Norme de livraison :
L'emballage de livraison de Ruitai doit être conforme aux réglementations, adapté au transport longue distance, aux manipulations multiples et au chargement/déchargement, et comporter des mesures pour réduire les vibrations et éviter les chocs. L'emballage doit être équipé des mesures de protection nécessaires contre l'humidité, la moisissure, la rouille et la corrosion en fonction des caractéristiques de l'équipement, pour garantir la livraison en toute sécurité de la machine à l'endroit désigné.
,安装调试:应根据买方的指示派遣安装调试人员(工资150美元/天, 但买方需及时提供正式的邀请函,以便安装调试人员及时申请签证. 在调试期间和保修期间,买方承担调试人员的往返机票,并且承担调试Il s'agit d'une question de temps et d'argent. 设备调试完成后, 买方出具设备合格证书, 卖方调试人员方可回中国.
4. Installation et mise en service :
Ruitai enverra des ingénieurs (salaire de 150,00 USD par jour) conformément aux instructions de l'acheteur, mais l'acheteur doit fournir une lettre d'invitation formelle pour que l'ingénieur du vendeur demande un visa. Pour les dépenses survenues pendant la période d'installation et la période de garantie, le vendeur doit couvrir les billets d'avion aller-retour, et tous les frais (tels que la nourriture, l'hôtel et le transport) pendant leur séjour, doivent également s'assurer de leur sécurité. Une fois terminé, l'acheteur remettra le rapport de test de l'équipement, puis les ingénieurs pourront retourner en Chine.
