Détails sur le produit:
|
| Nom: | Machine d'impression flexo 6C 850 | CPE: | avoir |
|---|---|---|---|
| Tension automatique: | avoir | Rouleau en céramique anilox: | MARQUE CUNTIEN |
| LAME DOCTOR FERMÉE: | avoir | ||
| Mettre en évidence: | La machine à imprimer du type flexo 6C 850,Machine d'impression à grande vitesse avec garantie,Machine d'impression flex 6 couleurs |
||
Machine d'impression flexographique

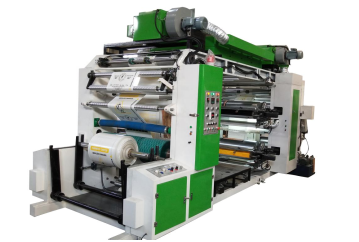

6C850 Machine d'impression flexographique
Paramètres de base核心参数
| Nom名称 | Paramètre |
| Couleurs : | 6 couleurs |
| Largeur maximale du matériau : | 850 mm |
| Largeur d'impression maximale : | 800mm |
| Longueur d'impression : | 300-1300mm |
| Précision d'impression : 套色精度 | ±0,2 mm |
| Méthode de registre des couleurs : 套色方式 | Par manuel |
| Rouleau Anilox : 网纹辊 | Rouleau Anilox en céramique |
| Structure de transmission : 传动结构 | Entraînement par courroie synchrone |
| Vitesse de la machine : 机械速度 | 20-100 m/min |
| Vitesse d'impression : 印刷速度 | 20-80 m/min |
| Diamètre du rouleau de matériau : 料卷直径范围 | ≤1500mm |
| Arbre à air : 气涨轴 | ￠76mm*4 |
| Puissance totale de la machine : | 40KW |
| Châssis principal de la machine : 主机架 | Fonte® Épaisseur 75 mm |
| Précision des engrenages | 5 secondes |
| 备注 | |
| 版辊/网纹辊数量 | 4 heures |
| Cylindre d'impression : 版辊周长 | (Accepter personnalisé) |
| Nombre de tamis à rouleaux Anilox : 网纹辊线数 | (Accepter personnalisé) |
| Épaisseur de la plaque : 版材厚度 | (Accepter personnalisé) |
| Tension : 电源 | (Accepter personnalisé) |
Diagramme de référence de disposition générale:5800mm×2200mm×4700mm,
Poids de la machine8000Kg,Charger dans un conteneur high cube de 40 pieds .Il y a 40 ans.
一:PARTIE PRINCIPALE机器主要组成
| UNITÉ DE DÉROULAGE | ||
| Contrôle de tension : 张力控制 |
Moteur + tige pivotante 电机+摆杆 |
|
| Méthode d'alimentation : 上料方式 | Par Pneumatique | |
| UNITE DE TRACTION | ||
| Traction matérielle材料牵引 |
Traction pré-presse + traction post-presse 印前牵引+印后牵引 |
Épaisseur de placage du rouleau en acier : 10 fils. |
| UNITÉ D'IMPRESSION 印刷部分 | ||
| Méthode de conduite : 驱动方式 | Entraînement par moteur à variateur de fréquence | |
|
Correction de l'écart d'alimentation 进料纠偏 |
Ultrasons + servomoteur超声波+伺服电机 | précision de correction ±0,2 mm |
| Méthode de verrouillage de la plaque | Par manuel | |
| Engrenage à rouleaux : 辊筒齿轮 | Engrenage hélicoïdal斜齿轮 | P=5mm |
| Trait d'enregistrement des couleurs : 套色行程 |
±15 mm verticalement, ±50 mm horizontalement 上下±15mm et ±50mm |
|
| UNITÉ DE SÉCHAGE 烘干部分 | ||
| Tube chauffant : 加热管 |
Four principal : 11 pièces 主烘箱 ; 11 heures Unité de couleur Four : 8 pièces Quantité : 8 pièces |
Fluctuation constante de la température ± 2 ℃ Température ambiante ±2℃ |
| Longueur du four : 烘箱长度 | 2,5 m |
Bruit ≤ 75 dB en fonctionnement à grande vitesse Puissance sonore ≤75dB |
| Puissance du ventilateur : 风机功率 |
Ventilateur principal : 2,2 kW (2,2 kW) Ventilateur d'unité de couleur : 2,2 kw 2,2 kw |
Fluctuation constante de la température ± 2 ℃ Température ambiante ±2℃ |
| Puissance de chauffage totale : | 26kw |
Contrôle central de température constante 中央恒温控制 |
| Type de séchage : 烘干方式 | Chauffage électrique | Temps de réponse du chauffage ≤ 3 minutes |
| UNITÉ DE REMBOBINAGE | ||
| Contrôle de tension : 张力控制 | Moteur + tige pivotante 电机+摆杆 |
Charge sur l'arbre à air ≥ 500Kg Quantité de nourriture ≥500Kg |
| Méthode de déchargement : 下料方式 | Par Pneumatique | |
| PIÈCES ÉLECTRIQUES | ||
| Moteur principal : 主电机 | 5,5 kW | |
| Moteur d'encre : 运墨电机 | 75w | |
| Moteur d'enroulement : 收卷电机 | 5,5 kW | |
二, LISTE DES PIÈCES PRINCIPALES
| 名称 | 品牌 | 特点 |
|
主电机 |
|
La marque chinoise de premier rang ZhanPeng RuiAn |
|
PLC 触摸屏 |
|
La marque chinoise de premier rang Technologie HuiChuan 汇川技术 |
|
变频器 |
|
La marque chinoise de premier rang Technologie HuiChuan 汇川技术 |
|
运墨电机 |
|
La marque chinoise de premier rang ZhanPeng RuiAn |
|
低压电器/按钮 |
|
France Schneider |
|
电源开关 |
|
France Schneider |
|
工业固态 |
|
Zhejiang Meigeer, marque chinoise de premier plan 浙江美格尔 |
|
网纹辊 |
|
La marque chinoise de premier rang YunCheng ShangHai |
|
铝辊 |
|
La marque chinoise de premier rang ChuangBo WenZhou 温州创博 |
|
摆杆张力 |
|
La marque chinoise de premier rang XinLinDa HangZhou 杭州新林达 |
|
纠偏 |
|
La marque chinoise de premier rang EnRuiSi ChongQing 重庆恩瑞斯 |
|
气动元件 |
|
AirTAC Taïwan 台湾亚德客 |
| Roulement |
|
La marque chinoise de premier rang Harbin 哈尔滨 |
三, Image réelle du produit 产品实拍图
|
|
|
se détendre 放卷 |
|
Guide Web 纠偏 |
|
Traction pré-presse 印前牵引 |
|
Groupe d'impression 印刷组 |
|
Alimentation automatique en encre 自动上墨 |
|
Racle simple + rouleau anilox en céramique 单刮刀+陶瓷网纹辊 |
|
Entraînement à engrenages hélicoïdaux à rouleaux 版辊斜齿轮传动
|
|
Rouleau de verrouillage hydraulique 液压锁版 |
|
Séchage inter-couleurs 色间干燥 |
|
Moteur principal 主电机 |
|
Entraînement par courroie synchrone 同步带传动
|
|
Longueur du four : 2,5 m 烘箱长度 |
|
Panneau de contrôle 操作面板 |
|
Traction post-presse 印后牵引
Balançoire du bras de tension
Enroulement par friction 摩擦收卷 |
| Configuration du groupe d'impression | |
|
Enregistrement manuel des couleurs 手动套色 Rouleau manuel avant et arrière 手动进退版辊 |
| Configuration facultative | |
|
Rouleau Anilox en métal 金属网纹辊 (C'est pas cher, mais c'est difficile d'imprimer des petits caractères) -600 USD/couleur
|
|
Docteur Blade fermée (La vitesse d'impression peut approcher 100 m/min) +900 USD/couleur
|
|
Registre électrique +500 USD/couleur
|
|
Caméra +3 000 USD |
|
Traiteur corona ordinaire 8kw +3 000 USD |
|
Traitement Corona à puissance variable en fonction de la vitesse de la machine +4 500 USD |
