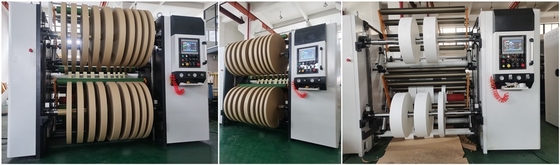

découpeuse Rewinder 30g/M2~350g/M2 à grande vitesse de bande de 1350mm

型电脑高速分切机 de HJ-1300A

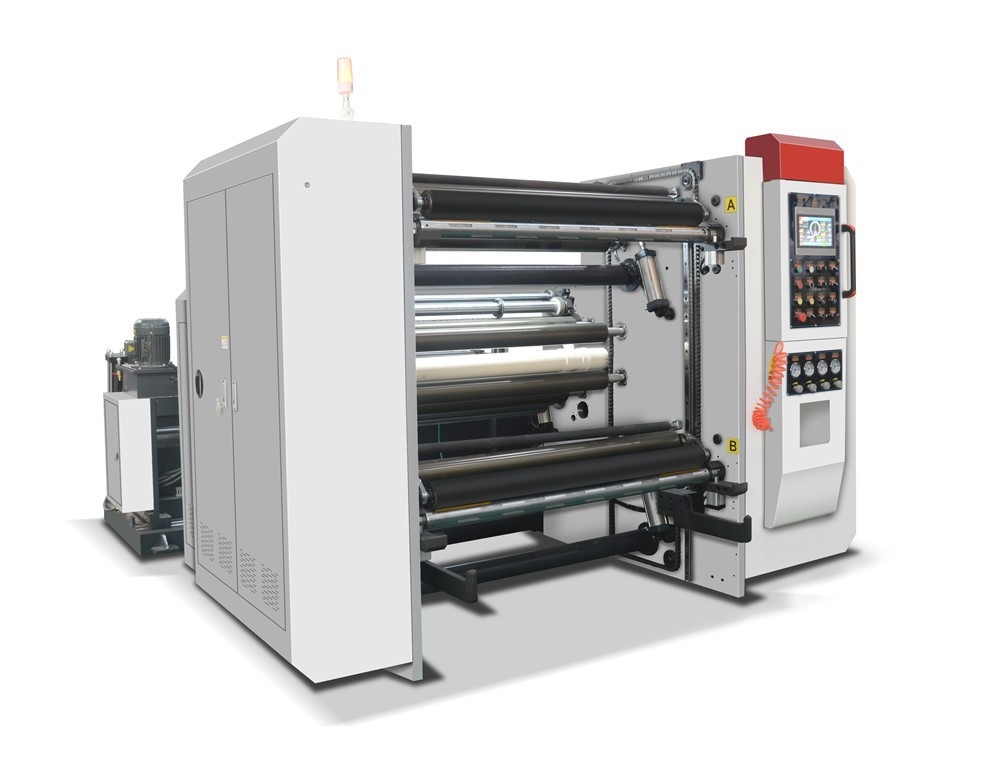

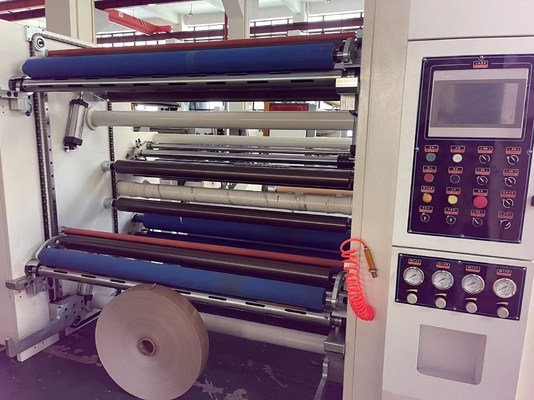

Machine de fente ultra-rapide de HJ-1300Acomputer

一, 用途 : Approprié à :

本机适用于多种卷筒包装纸张 /PET/PVC, 无纺布, 不干胶多种卷筒包装材料的分切. 如各类纸张 30-350g/m2 (双胶纸, 纸袋纸, 白板纸, 特种纸, 淋膜纸等), 纸塑复合材料等.

Cette machine appropriée à beaucoup de papier, tel que 30-350g/m2, paper&film stratifiés, découpeuse de PET/PVC, adhisive, non-tissée meilleure de petit pain enorme etc.

二, 性能及特点 : Caractéristique :

1. 该机采用伺服电机三电机同步控制, 自动锥度张力, 中心表面卷取方式 ;

La machine utilisent le moteur du servo trois pour synchroniser le contrôle, la tension automatique de bande, le centre et la surface se rebobinant ensemble ;

2, 本机采用变频调速, 保持加速中平稳运转 ;

La fréquence d'utilisation de machine ajuster la vitesse, gardent le fonctionnement stable quand accélérer ;

3, 自动计米, 自动停机, 报警等功能 ;

contre- quantité automatique, longueur fixe automatique, arrêt automatique de machine quand a eu l'alarme, fonction automatique du contrôle de tension etc.

4, 收卷采用 A, 气胀轴结构 de B, 装卸操作方便 ;

Utilisation 3# (noyau d'axe d'air d'utilisation de rouleau de départ de tube de papier de 76mm)

5, 放卷采用光电式纠边方式 ;

Manière de contrôle de position de bord de contrôle de cellule photo-électrique d'utilisation de rebobinage

6, 圆刀纵切废边自动排放装置 ;

Le couteau circulaire fendant le bord de rebut du petit pain, et lui est automatique ont laissé par la fan

7, 自动气动式/无轴液压式放卷配置.

Pièce hydraulique automatique de déroulement de shaftness d'axe d'air

• 技术参数 : Unité de déroulement :

四, 机器配置 : Configuration de machine :

1. 放卷部分 : 放卷配置自动式气动或选配液压无轴上料放卷结构

1. 优质钢板结构 du 机架采用 50#. 左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统, 套 du 纠偏采用中国产 1
　　　　　　　　　　　　　　
3. 张力控制 : 张力采用磁粉控制 20kg (只 de 无轴磁粉为 10kg*2) 1 只
4. 放卷最大原材料宽度 : 1350mm

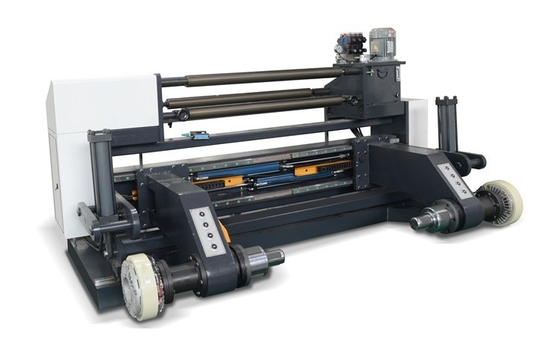

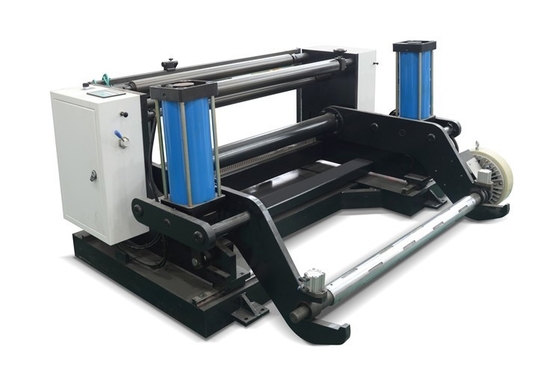

1. Déroulement : shaftness hydraulique unwinging de l'axe d'air d'utilisation de partie 3inch/choose

1. Structure métallique d'utilisation de support de machine. Déplacez-vous autour du guide linéaire d'utilisation.

(2) déplacez-vous autour de l'utilisation statique Chine de la correction system.EPC d'utilisation.

contrôle de tension (de 3) : contrôle 20kg (hydraulique est 10kg*2pcs) 1pcs de frein d'utilisation de tension

(4) largeurs matérielles de déroulement : 1350mm

2. 主机部分 : 机架采用优质钢板结构

1)驱动和传动机构 :

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机 7.5KW
3. 变频器采用国产宏远 7.5kw

ingénieur 2.Main (type extérieur de frottement) : Structure de moulage de haute qualité d'utilisation de support

1) Conducteur et mécanisme d'entraînement :

(1) taux de moteur et de réducteur d'utilisation de petit pain de cabestan combinant la manière

moteur (de 2) useChing le moteur servo (7.5KW) 1set

le convertisseur de fréquence (de 3) emploient la marque HONGYUAN 7.5kw de la Chine

2)牵引装置 :

1. 结构型式 : 主动牵引气动压紧方式
2. 驱动方式 : 主电机带动主传动轴, 主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2)Équipement de traction :

1. Type de structure : Manière pneumatique de rouleau de presse de traction active
2. Manière de conducteur : petit pain de motivation essentielle d'entraînement de moteur principal, petit pain principal de traction d'entraînement principal d'axe
3. Contrôle pneumatique d'utilisation de manière de presse

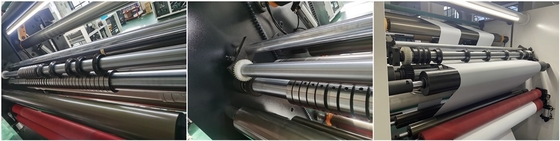

3)分切装置 :

1. 采用圆刀分切装置结构
2. 圆刀采用上海, 付 du 可任意手动调节 10
3. 分切精度 : ±0.2mm
4. 废边排出系统采用高压风机 2.2KW

3)Fente de l'équipement :

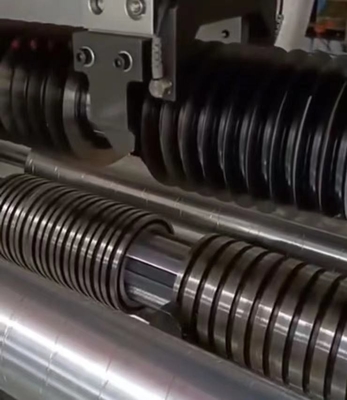

1. Couteau circulaire d'utilisation fendant la structure d'équipement
2. L'utilisation ronde Changhaï de couteau, peut librement ajuster 10pcs
3. Fente de la précision : ±0.2mm

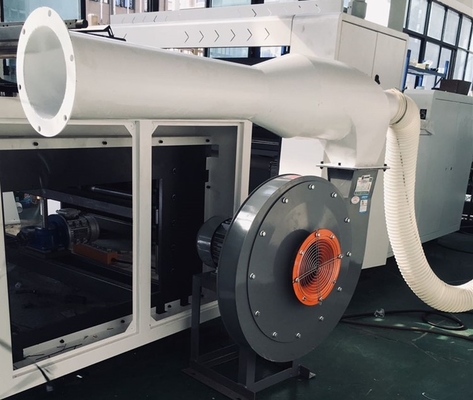

4. le système d'évacuation latéral de rebut adopte la fan à haute pression 2.2KW

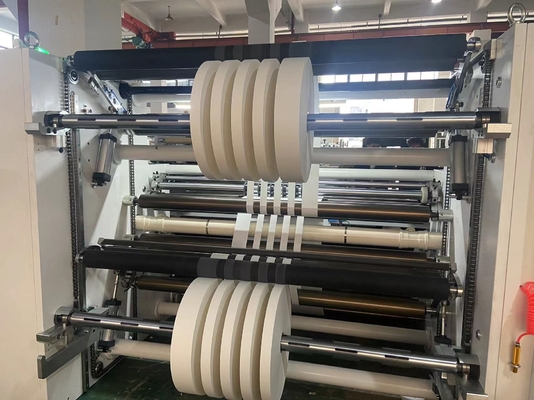

3. 收卷装置

结构方式 : 双气胀轴收卷结构方式同时收卷

1. 条 2 de 收卷轴采用键条式气胀轴 (英寸规格 3)
2. 收卷电机采用中国产上海丹马伺服电机 7.5KW
3. 套 du 变频器采用国产宏远 7.5KW 2
4. 传动方式 : 套 du 采用齿轮传动独立控制方式 2
5. 收卷最大直径 : φ1000mm,
6. 收卷上轴, 套 du 下料采用自动卸料装置形式 1

équipement 3.Rewinding :

Manière de structure : rebobinage d'axe d'air de l'utilisation deux

1. Le rebobinage roulent l'axe d'air de cannelure d'utilisation (3inch Spéc.) 2pcs
2. Marque servo7.5KW 2pcs d'useChina de moteur
3. Le contrôle de vecteur de l'utilisation 7.5KW d'inverseur 2pcs
4. Conducteur : Transmission 2set de vitesse de contrôle indépendant

(5) maximum de diamètre de rebobinage : 1000mm

(axe du rebobinage 6) deux employer le type automatique de moteur déchargeant la forme 1set de dispositif

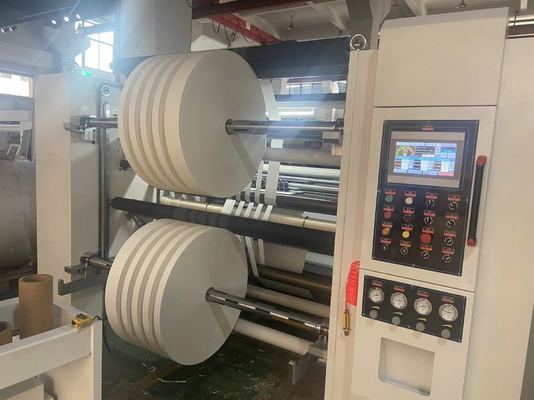

5. 控制部分 : Manière de contrôle :

套 du 采用连体式控制柜和配电箱集中控制 1

1. 该机的控制系统大致可分为主机速度控制, 放卷张力控制, 收卷张力调节, 集中控制 de PLC de 自动计米等由, 触摸屏采用台湾威纶, 采用德国西门子 de PLC ;
2. 寸 du 触摸屏采用 10, 可推拉式结构
3. 计长 de PLC ; 报警停车 ; 自动定长.
4. 可以予设分切长度停机

6. 配套设施 : (用户自行负责)

1. 电源 : 三相四线空气开关 : 电压 380V 50Hz
2. 气源 : 个气压 du 空压机 6

C'est alimentation électrique de boîte de contrôle et d'énergie ensemble sur la machine 1set

1. Le système de contrôle de la machine comprenant le contrôle de vitesse principal d'ingénieur, le contrôle de tension de déroulement, le contrôle de tension de rebobinage, le contrôle automatique du compte etc. de mètre par le PLC, utilisation WEINVIEW Taïwan, utilisation Siemens Allemagne d'écran tactile de PLC ; et l'autre contrôle (type de pression hydraulique)

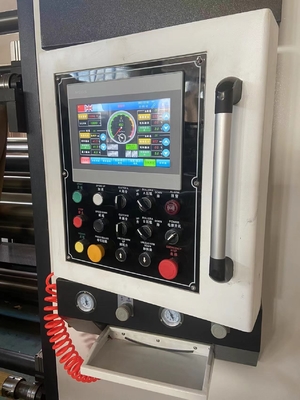

2. L'écran tactile adopte 10 pouces, structure va-et-vient.
3. Compteur automatique de mètre de PLC, arrêt automatique quand alarme, longueur fixe automatique.
4. Il peut automobile s'arrêter quand il a atteint le mètre de établissement.

équipement 6.Extra : (acheteur responsable de lui)

1. Alimentation d'énergie : commutateur de fil 3phase 4 ; 380V 50HZ
2. Air : compresseur d'air

汇总电器表格主要配置 :
