Largeur flexographique 10-70m/Min Speed de la machine 1400mm impression HJ-61400

Machine flexographique impression HJ-61400

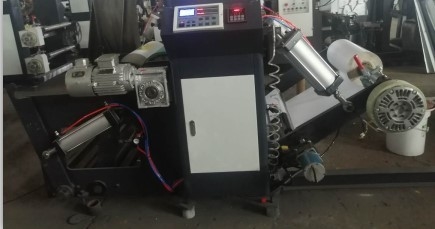

L'image est seulement pour la référence.

1: Paramètre principal

: Modèle : HJ-61400

B : Matériel : Papier

C : Max. Material Width : 1400mm

D : Max. Width de l'impression : 1350mm

E : Maximum. Longueur de l'impression : 200-1200mm

F : Max. Speed de l'impression matérielle : 10-70m/min

G : Épaisseur de plat (colle y compris) : 2.38mm

Dimension de H. Machine : 6200*2400*2650mm

Poids d'I. Machine : 4800kg

2: Déroulez l'unité :

: Max. Length de rouleau : 1450mm

B : Max. Length de rouleau efficace : 1400mm

C : Diamètre de rouleau : 76mm

D : Diamètre maximal. De déroulez : 1200mm

E : Le type de déroulent : Poudre magnétique avec l'automobile. tension, axe d'air, deivce de CPE, type pneumatique

3: Unité de traction :

A. : Constitution de traction : Le rouleau et le Chrome en caoutchouc ont plaqué le rouleau

B : Zones de traction : 3

4: Unité d'impression :

: Constitution de l'impression : Chrome a plaqué le rouleau, le rouleau en caoutchouc, rouleau d'Anilox avec le racleur, rouleau Plat-collé

B : Périmètre de presser le rouleau : 200-1200mm

C : Matériel de plat : Résine et caoutchouc

D : Principe de travail : Commande hélicoïdale de vitesses

E : ajustement Plaquer-collé de rouleau : Type pneumatique

F : Rouleau d'Anilox : Rouleau en céramique d'Anilox : couleur 1pc/per

5: Unité de chauffage et de séchage :

: Type du chauffage et de séchage : soufflement d'abord alors de la chauffage

B : Zones de chauffage : Tubes de chauffage 9zones

C : Puissance du chauffage : 16.5kw

D : Aide de sécher la longueur : 1m

E : Petite fan : 21pcs

F : Puissance de fan : 15w/pc

6: Pièces électriques :

: Moteur principal : 4.2kw

B : Moteur d'Encre-transfert : 15w*6pcs

C : Un inverseur réglable de vitesse équipe du moteur principal

7: Unité de rebobinage :

: Max. Length de rouleau : 1450mm

B : Max. Length de rouleau efficace : 1400mm

C : Diamètre de rouleau : 76mm

D : Diamètre maximal de vent : 1200mm

E : Type de rebobinage : Roulement extérieur, axe d'air, type pneumatique

8: Liste principale de spécifications de machine :

A. moteur principal : 1 PC (Kuayue, Changhaï)

Moteur de transfert de B. Ink : PCs 1 (Libang, Chine)

C : Moteur de convertisseur : 1 PC (Ruian)

D : L'inverseur : 1pcs (Kewo, Shenzhen)

E : Petite fan : 21pcs (Fengyang Changhaï)

F : Rouleaux en aluminium : (Ruian)

G : Rouleau en céramique d'Anilox : 1 couleur de pc/per (Yuncheng)

H : Rouleaux en caoutchouc : 1 couleur de pc/per (propre produit)

Je : Pièces électriques de basse pression : (Zhenju, la Chine)

J : Commutateurs : (Emluator de Schneider)

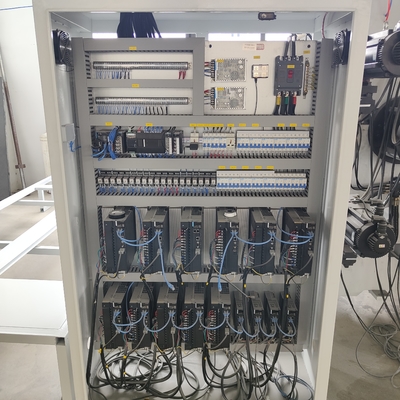

K : Boîte de contrôle électrique : 1 a placé (propres produits)

L : Corps de machine principal : 1 a placé (propres produits)

M : Bâti de machine principal : 1set (fonte de Chuangxin Co., Ltd, Henan)

N : Composant pneumatique : 1 ensemble (Chuangfeng Qidong)

10 : Pièces de rechange pour libre :

Boîte à outils 1 réglée (1-10# le tournevis, arme à feu d'huile, la clé intérieure 1 d'hexagone a placé)

Commute 2 PCs

PCs du contacteur 2

PCs de chauffage du tube 2

PC de l'instruction 1 d'opération de machine

PC de l'instruction 1 d'inverseur

Imprimant le cylindre 1set (imprimant longueur 400mm)
