Détails sur le produit:
|
| Impression de l'exactitude: | De grande précision | Impression de la couleur: | Multicolore |
|---|---|---|---|
| Impression du coût: | Rentable | Impression de la longévité: | Longévité élevée |
| Impression de l'efficacité: | Rendement élevé | Impression de la flexibilité: | Grande flexibilité |
| Impression de l'entretien: | 8 couleurs | Impression du matériel: | Matériaux divers |
| Impression de la méthode: | Impression de Flexo | Qualité d'impression: | De haute qualité |
| Impression de la fiabilité: | Fiabilité élevée | Impression de la résolution: | Haute résolution |
| Impression de la taille: | Adapté aux besoins du client | Vitesse d'impression: | Grande vitesse |
| Impression du temps: | courte durée | Max. Max. Width of Printing Largeur d'impression: | 1350mm |
| Longueur de l'impression: | 380-800mm | ||
| Mettre en évidence: | Haute machine d'impression de Flexo de longévité,Machine d'impression à grande vitesse de Flexo 800mm,machine d'impression de Flexo de 8 couleurs |
||
HJ-CI81400 MACHINE D'IMPRESSION À GRANDE VITESSE DE CI FLEXO

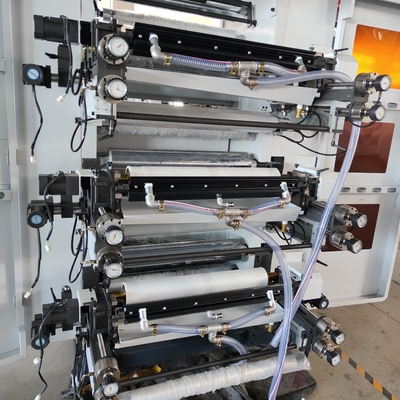

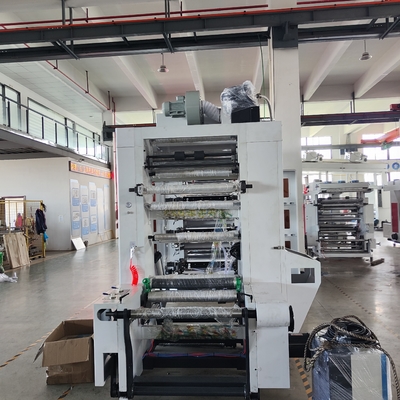

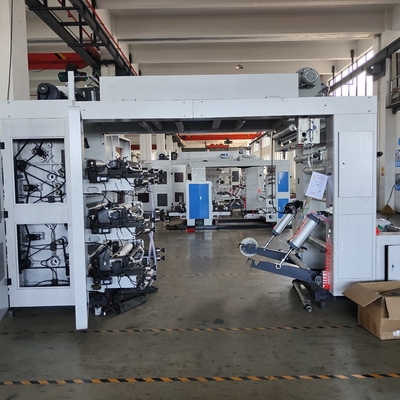

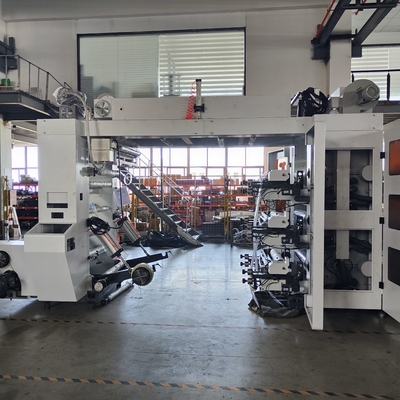

hoto pour la référence
CARACTÉRISTIQUES :
4.Newly a conçu le système de séchage de vent pour l'opération à grande vitesse.
contrôle 5.Electric à l'aide de PLC (SIEMENS) avec le type polychrome interface de machine humaine (HMI) d'écran tactile
6. Précision de registre : +-0.1mm (contrôle de PLC)
les rouleaux 7.All tournants sont traités avec l'ajustement d'équilibre dynamique.
8. Machine avec le système de contrôle servo à grande vitesse de CPE
9.Machine avec imprimer la grue de cylindre
Paramètres techniques principaux :
| 1)Paramètres principaux | |
| Modèle | HJ-CI 81400 |
| Max. Width de matériel | 1400mm |
| Max. Width de l'impression | 1350mm |
| Impression du matériel | Film de petit pain/papier/tissé |
| Impression de la couleur | 8 couleurs |
| Longueur de l'impression | 380-800mm |
| Vitesse de Max. Machinery Mechanical | 300m/min |
| Vitesse de l'impression matérielle | 10-280m/min (vitesse matérielle différente un peu différente) |
| Épaisseur de plat | 1.7mm (plat de résine) |
| Poids de machine | 20000kgs |
|
Dimension de machine (L×W×H) |
9m×2.5m×4m
|
| Tension | 380V, 3PH, 50HZ |
| Dessus de machine avec la rambarde | 1set |
| Grue pour imprimer le chargement et le déchargement de cylindre | 1set |
| Base de machine | fer-ht solide 250 de bâti de 95mm |
| 2)Déroulez l'unité | |
| Max.Width de l'impression | 1350mm |
| Max.Dia. de déroulent | ¢1200mm |
| Type de dérouleur | Chargement automatique pneumatique, poudre magnétique 10kg, tension automatique |
| Dérouleur CPE | Contrôle de moteur servo |
| Noyau Diameter¢ d'axe | 76mm |
| 3)Unité de traction | |
| Constitution de traction | Rouleau en aluminium, rouleau plaqué par Chrome |
| Zones de traction | 2 zones |
| Moteur moteur-servo de traction | 3.7kw*2pcs |
| 4)Unité d'impression | |
| Tambour central |
¢1800mm
|
| Périmètre d'imprimer le cylindre | 380-800mm (équipé d'un cylindre réglé d'impression pour libre |
| Matériel de plat | Plat 1.7mm de résine |
| Principe de travail |
Système de transmission de vitesse de haute précision
|
| Ajustez de l'enregistrement |
Système d'enregistrement horizontal et longitudinal motorisé
|
| Précision d'impression en surcharge (millimètres) | +-0.1mm |
| Rouleau en céramique d'Anilox | 8pcs (marque de Murata, Japon) |
| Docteur fermé Blade de chambre | 8SETS |
| Sytem automatique de lavage de l'encre Circulation+fast | 1set |
| interface homme-ordinateur | 1set |
|
Imprimant le cylindre séparé avec le plat
|
PNEUMATIQUE |
| Ajustez l'entrée et la sortie de cylindre | Manual+motors |
| Inspection visuelle/caméra | 1set |
| Treater de couronne (marque de porcelaine) | 1set |
| 5)Unité de chauffage et de séchage (chauffage IR électrique de heating+) | |
| Type du chauffage et de séchage | Soufflement d'abord alors de la chauffage |
| Puissance du chauffage | 70kw |
| Système de séchage | Dispositif d'échappement de séchage distinct de System+Central |
| Une longueur plus sèche | 4m |
| 6)Pièces électriques | |
| Moteur moteur-servo principal | 22kw |
| Moteur d'Encre-transfert avec la fan | 8pcs |
| Moteur d'enregistrement horizontal | 8pcs |
| Moteur vertical d'enregistrement | 8pcs |
| moteur d'entrée et de sortie de cylindre | 16pcs |
| 7)Unité de Rewinder | |
| Max Width de matériel | 1400mm |
| Max.Dia de Rewinder | ¢1200mm |
| Type de Rewinder | Déchargement automatique pneumatique |
| Moteur moteur-servo de Rewinder | 5.5kw |
| Rouleau de banane | 1pc |
| L'axe de réception | Axe d'air |
| Diamètre de noyau d'axe | ¢76mm |
Liste principale de configuration :
| Inverseur | YASKAWA |
| Moteur principal | SIEMENS |
| PLC | SIEMENS |
| Interface homme-machine de contact | SIEMENS |
| APPAREILS DE LA BASSE TENSION ELEVTRICL | MARQUE DE SIEMENS |
| Rouleau en céramique d'anilox | MURATA/YUNCHENG |
| Incidence |
Incidence principale : LYC Une incidence de direction : ASNU (Allemagne) |
| Moteur d'encre | MAILY |
| Racleur de chambre | La Chine |
| Vidéo Inpection | PUSAI |
pièces de rechange libres :
| Nom des pièces de rechange | Quantité | |
| 1 | Boîte à outils | 1 ensemble |
| 2 | tournevis 1-10# | PCs 1 |
| 3 | arme à feu d'huile | PCs 1 |
| 4 | Clé intérieure d'hexagone | 1 ensemble |
| 5 | Switches&buttons | 2 PCs |
| 6 | Contacteur | 2 PCs |
| 7 | tube de chauffage | 2 PCs |
| 8 | Relais | 4pcs |
| 9 | Impression de l'incidence de cylindre | 4pcs |
| 10 | Robinet d'air | 5pcs |
| 11 | Vitesse de petit pain d'Anilox | 2pcs |
| 12 | Bande de scellage dans le racleur | 10pcs |
