Machine flexographique impression HJ-21000 de 950mm et plat de Max. Speed 70m/Min 2.38mm

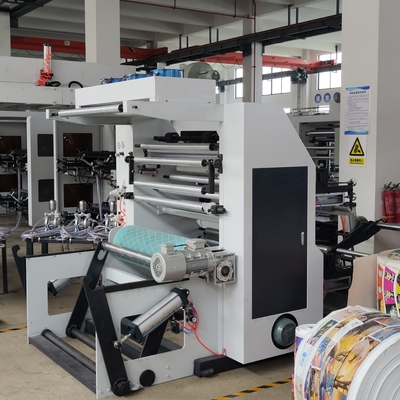

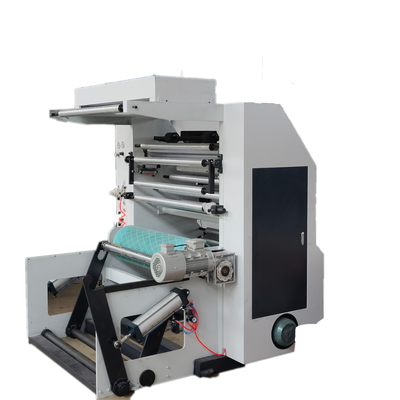

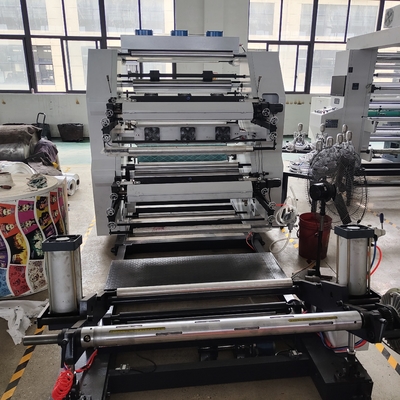

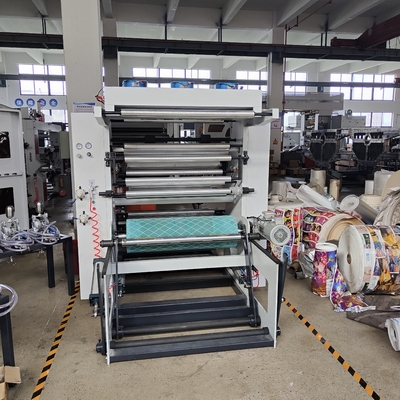

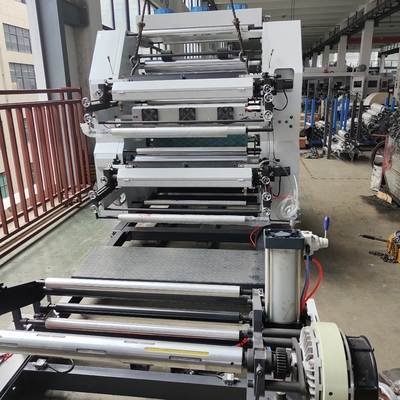

Machine flexographique impression HJ-21000

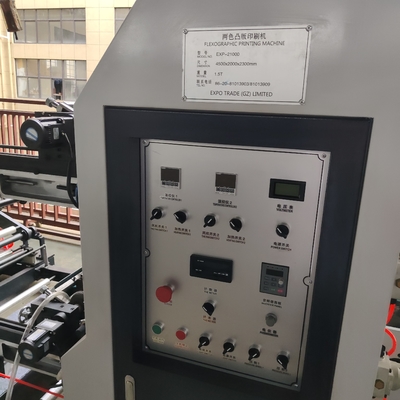

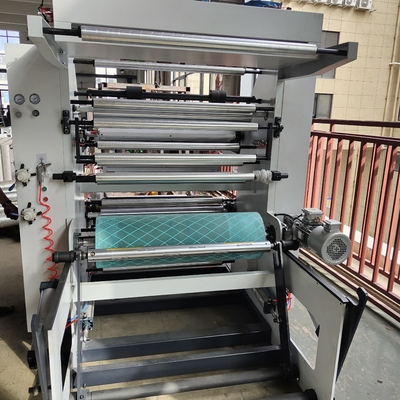

 L'image est juste pour votre référence.

1. Variables principales :

A. Model : HJ-21000

B. Material : papier

C. Max. Width de l'impression : 950mm

D. Max. Length de l'impression : 200-1200mm

E. Max. Speed de l'impression : 70m/min

F. Thickness de plat (colle y compris) : 2.38mm

G. Dimension de machine : 4500*2000*2300mm

H. Machine Weight : 1500kg

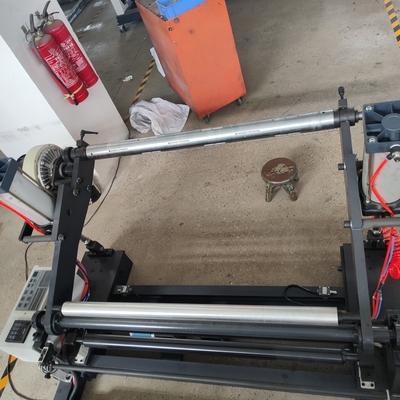

2. Déroulez l'unité :

A. Max. Length de rouleau : 1050mm

B : Max. Length de rouleau efficace : 1000 millimètres

C : Diamètre. Du rouleau : 76mm

D : Diamètre de maximum. De déroulez : 1000mm

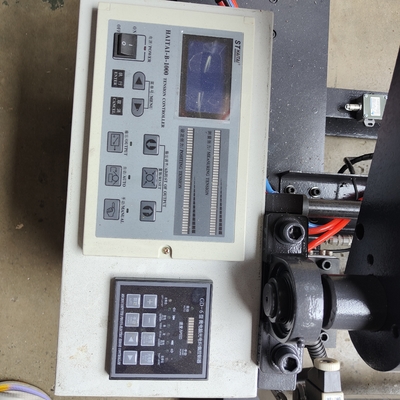

E : La méthode de déroulent : Dispositif de CPE, poudre magnétique, tension automatique, axe d'air

F : Manière de petit pain de papier de Laoding : Type pneumatique

3. Unité de traction :

: Constitution de traction : Le rouleau et le Chrome en caoutchouc ont plaqué le rouleau

B : Zones de traction : 2

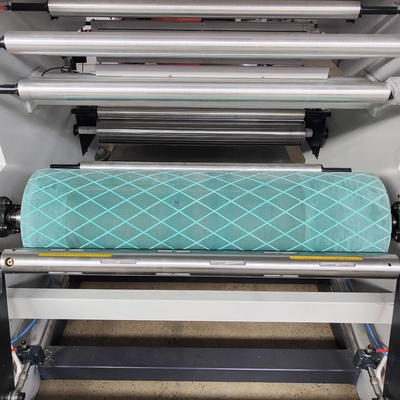

4: Unité d'impression :

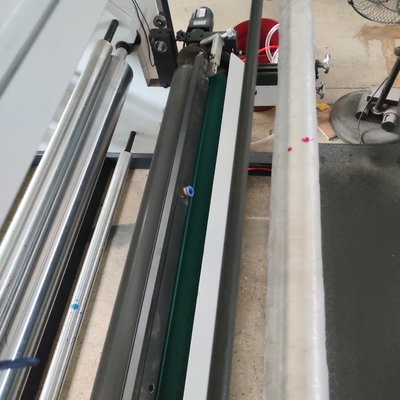

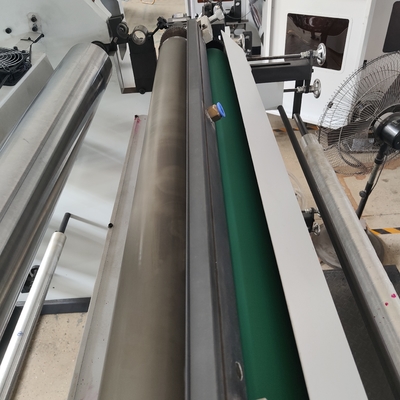

A. Constitution de l'impression : Chrome a plaqué le rouleau, rouleau en caoutchouc, rouleau d'Anilox, cylindre de plat, docteur Blade

B : Périmètre de cylindre de plat : 200-1200mm

C : Matériel de plat : Résine et caoutchouc

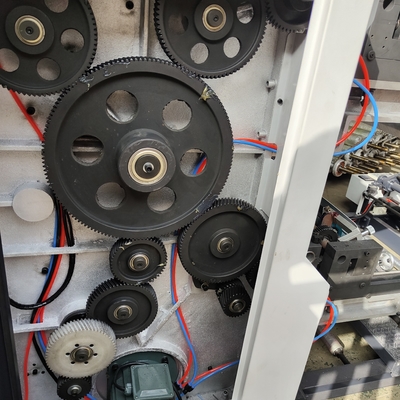

D : Principe de travail : Commande hélicoïdale de vitesses

E : ajustement Plaquer-collé de rouleau : Type pneumatique

F : Rouleau d'Anilox : Rouleau en céramique d'Anilox : couleur 1pc/per

G : Docteur Blade : couleur 1pc/

5: Unité de chauffage et de séchage :

A. Type du chauffage et du séchage : soufflement d'abord alors de la chauffage

B : Zones de chauffage : Tubes de chauffage 5Zones

C : Puissance du chauffage : 7.5kw

D : Aide de sécher la longueur : 1m

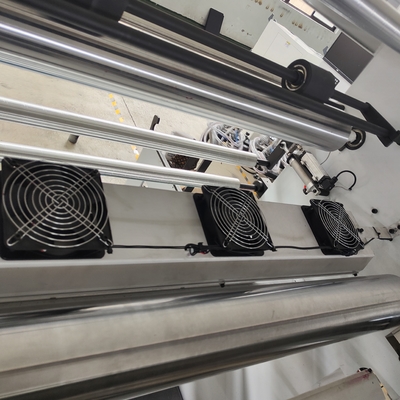

E : Petite fan : 10pcs

F : Puissance de petite fan : 35w/pc

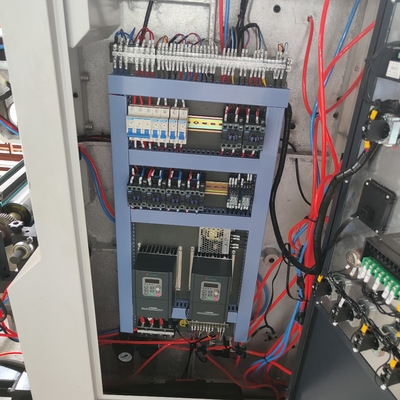

6: Pièces électriques :

A. : Moteurs principaux : 2.2kw

B : Moteur d'Encre-transfert : 15w*2pcs

C : Un inverseur réglable de vitesse équipe du moteur principal

7: Unité de rebobinage :

: Max. Length de rouleau : 1050mm

B : Max. Length de rouleau efficace : 1000mm

C : Diamètre de rouleau : 76mm

D : Max. Dia de vent : 1000mm

E : Manière de rebobinage : Roulement extérieur, axe d'air, type pneumatique

8: Liste principale de spécifications de machine :

A. moteur principal : 1 PC (Kuayue, Shaihai)

Moteur de transfert de B. Ink : PCs 1 (Lianyi, Jinhua)

C : PC du moteur 1 de convertisseur (Ruian)

D : L'inverseur : 1pcs (Kewo, Shenzhen)

F : Petite fan : 10pcs (Changcheng, Suzhou)

G : Rouleaux en aluminium : (Ruian)

H : Rouleau en céramique d'Anilox : 1 couleur de pc/per (Murata)

Je : Rouleaux en caoutchouc : 1 couleur de pc/per (propre produit)

J : Pièces électriques de basse pression : (Zhenju)

K : Commutateurs : (Emluator de Schneider)

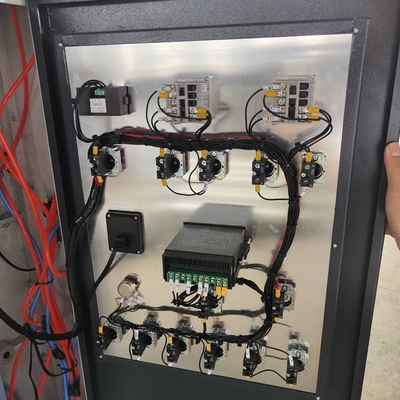

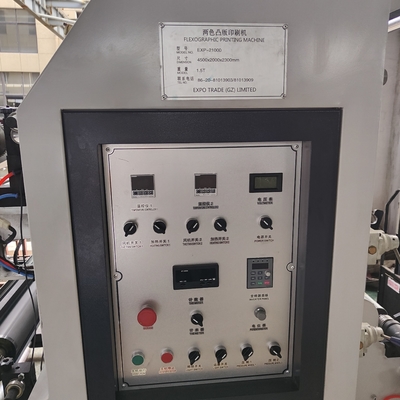

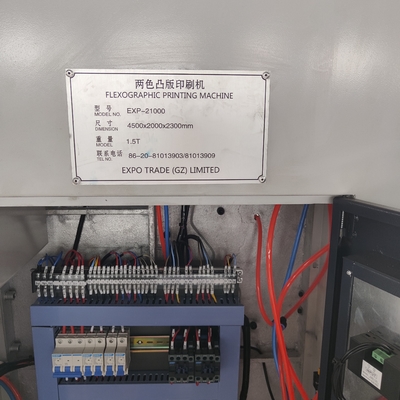

L : Boîte de contrôle électrique : 1 a placé (propres produits)

M : Corps de machine principal : 1 a placé (propres produits)

N : Bâti de machine principal : 1set (fonte de Chuangxin Co., Ltd, Henan)

O : Composant pneumatique : 1 ensemble (Chuangfeng Qidong)

9 : Pièces de rechange pour libre :

Boîte à outils 1 réglée (1-10# le tournevis, arme à feu d'huile, la clé intérieure 1 d'hexagone a placé)

Commute 2 PCs

PCs du contacteur 2

PCs de chauffage du tube 2

PC de l'instruction 1 d'opération de machine

PC de l'instruction 1 d'inverseur

Imprimant le cylindre 1set (imprimant longueur 400mm)
