3, description fonctionnelle de chaque partie :
1. Département de déroulement :

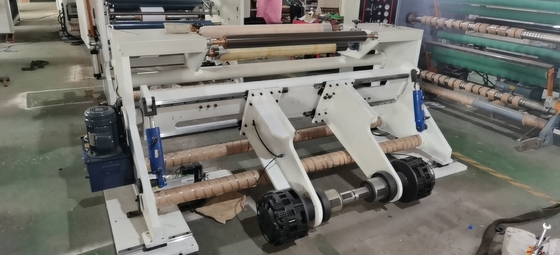

1. Le déroulement adopte une crémaillère d'alimentation pneumatique sans arbre, ce qui est pratique pour une utilisation par une seule personne.Adoptant une forme d'arbre gonflable spéciale, il n'endommage pas la paroi interne du noyau du tube.

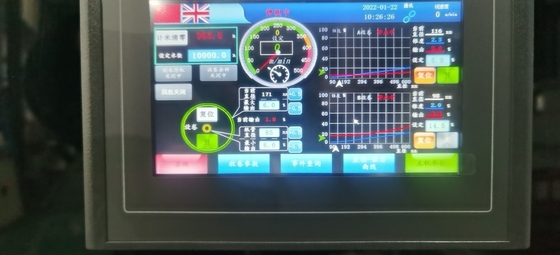

2. Il existe trois modes pour commuter librement la tension de déroulement: mode de contrôle de tension constante automatique en boucle fermée avec capteur de pression, mode de contrôle de tension constante automatique en boucle ouverte sans capteur de pression et tension manuelle.
3. Le diamètre de déroulement est automatiquement détecté par le détecteur de proximité sur l'arbre de transmission de déroulement, sans qu'il soit nécessaire de saisir l'épaisseur du matériau.Le diamètre de déroulement résiduel peut être réglé pour ralentir et s'arrêter automatiquement, ce qui facilite la réception de la prochaine bobine.
4. Équipé d'un mécanisme de réglage manuel des bords de libération et de serrage, avec une plage de réglage de ± 10 mm.
5. Le système de correction automatique de déviation corrige automatiquement le bord du film ou du papier.
II.Département Traction :
1. Le rouleau de traction est entraîné par un servomoteur de 5,5 KW.
III.Dispositif de recyclage des bords de chute :
Utilisez un ventilateur pour souffler les déchets et les déchets, et le client équipera une boîte en filet pour la collecte.
4. Mécanisme d'enroulement : (la décharge d'extrémité gauche ou droite des produits finis est déterminée par le client lors de la commande)

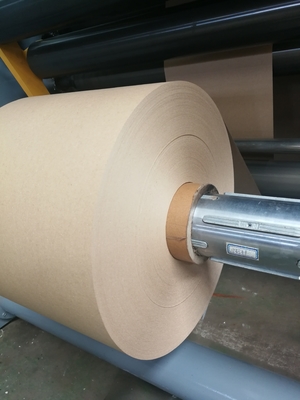

1. Utilisez les axes supérieur et inférieur pour rouler indépendamment le matériau coupé.
2. Il y a un servomoteur de 5,5 KW avec arbre d'expansion pneumatique pour les arbres d'enroulement supérieur et inférieur.La tension d'enroulement est automatiquement contrôlée par PLC en fonction du diamètre actuel de la bobine, de sorte qu'il n'y a pas de facteur d'épaisseur de matériau lorsque plusieurs fentes sont coupées.Toutes les faces d'extrémité de la bobine sont plates et la planéité de la surface du disque est librement sélectionnée par le rouleau de pression pneumatique et le rouleau de pression à poids propre pour la coupe.L'étanchéité des couches intérieure et extérieure de la bobine finie est contrôlable, ce qui est une méthode d'enroulement en spirale.Au fur et à mesure que le diamètre d'enroulement continue d'augmenter, l'API contrôle automatiquement la vitesse du servomoteur d'enroulement pour diminuer.
6. Le couteau à refendre adopte un couteau rond pour le refendage (6 paires), avec un couteau à air en option (320 yuans par pièce)
