3, description fonctionnelle de chaque partie :
1. Département Traction :
1. Le rouleau de traction est entraîné par un servomoteur de 7,5 KW.
2. Dispositif de recyclage des bords de chute :
Utilisez un ventilateur pour souffler les déchets et les déchets, et le client équipera une boîte en filet pour la collecte.
III.Mécanisme d'enroulement : (le déchargement du produit fini se fait mécaniquement)

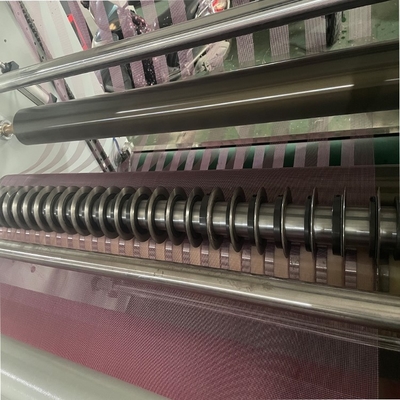

1. Le matériau coupé est enroulé indépendamment à l'aide des axes supérieur et inférieur, et le couteau de refendage utilise un couteau circulaire pour le refendage (8 paires)

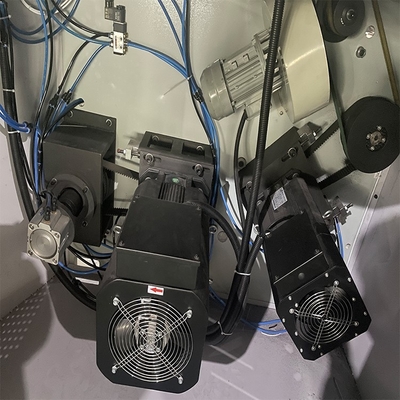

2. Les arbres d'enroulement supérieur et inférieur ont chacun un servomoteur de 7,5 KW avec arbre d'expansion pneumatique.La tension d'enroulement est automatiquement contrôlée par Siemens PLC en fonction du diamètre actuel de la bobine, garantissant que le matériau fini est soigné lorsque plusieurs fentes sont coupées.Toutes les faces d'extrémité de la bobine sont plates et la planéité de la surface du disque est librement sélectionnée par le rouleau de pression pneumatique et le rouleau de pression à poids propre pour la coupe.L'étanchéité des couches intérieure et extérieure de la bobine finie est contrôlable, ce qui est une méthode d'enroulement en spirale.Au fur et à mesure que le diamètre d'enroulement continue d'augmenter, l'API contrôle automatiquement la vitesse du servomoteur d'enroulement pour diminuer.
5. Dispositif de décharge
Adoption d'une structure d'alimentation automatique hydraulique sans arbre
(1) Une paire de châssis de décharge
(2) 1 jeu de moteur de correction analogique
(3) Rail de guidage modèle 35 8 pièces
(4) Une paire d'acier de haute qualité est utilisée pour l'arche commémorative de 40 mm d'épaisseur
(5) 1 paire de bras oscillants de levage
(6) Cylindre 4 paires
(7) 1 paire de cônes supérieurs sans axe
(8) Frein pneumatique 1 paire
L'équipement électrique adopte

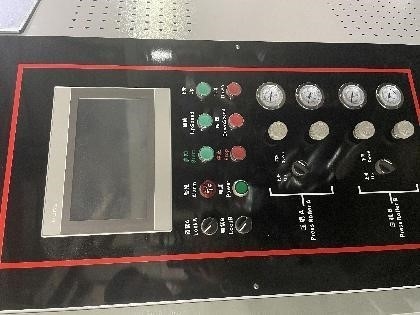

Chint Group est utilisé pour les appareils électriques basse tension, Snyder est utilisé pour les interrupteurs à bouton, Siemens est utilisé pour l'automate et le système d'exploitation de l'ensemble de la machine est contrôlé
4, emplacement des pièces de la machine
