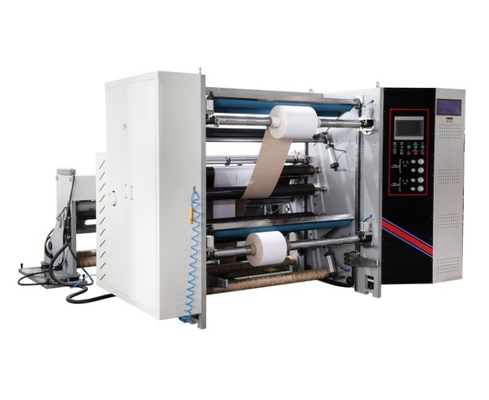

3, description fonctionnelle de chaque partie :
1. Département de traction :
1. Le rouleau de traction est conduit par un moteur 7.5KW servo.
2. Dispositif de réutilisation de rebut de bord :
Employez une fan pour souffler les déchets et les déchets, et le client équipera une boîte de maille pour la collection.

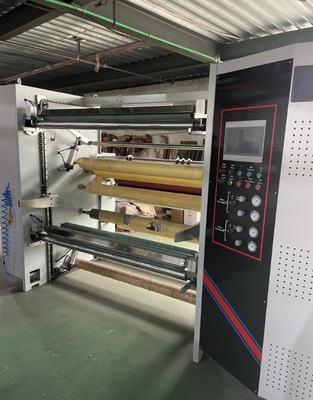

III. mécanisme d'enroulement : (le déchargement de produit fini est accompli mécaniquement)

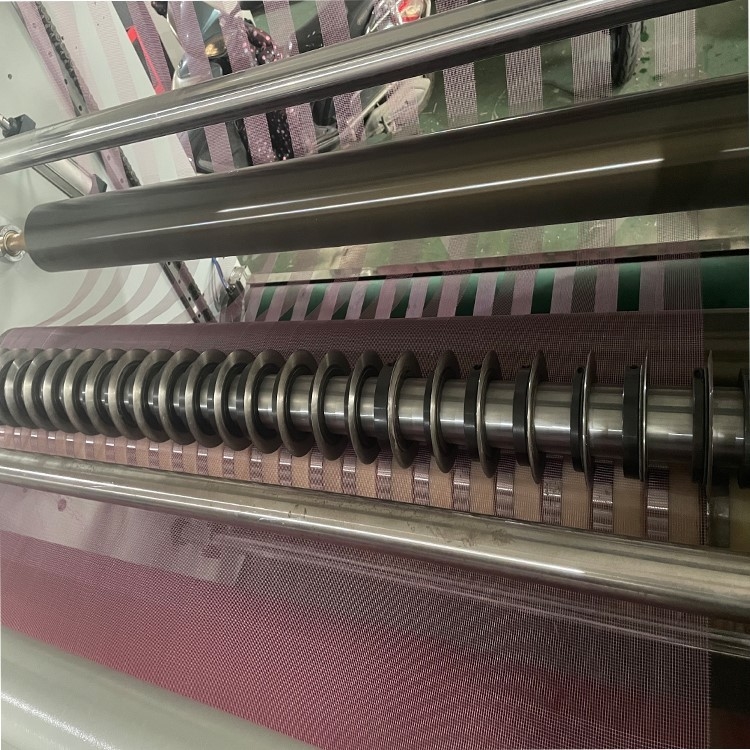

1. Le matériel coupé est indépendamment enroulé utilisant les haches supérieures et inférieures, et le couteau de fente utilise un couteau circulaire pour fendre (8 paires)

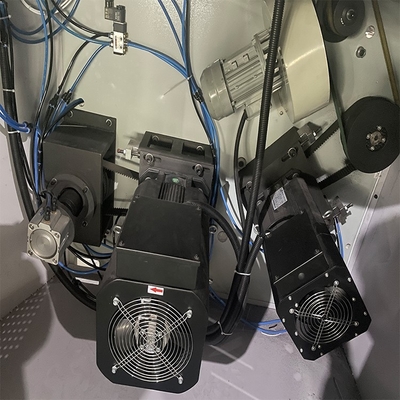

2. Les axes supérieurs et inférieurs d'enroulement ont chaque un moteur 7.5KW servo avec l'axe pneumatique d'expansion. La tension de enroulement est automatiquement commandée par le PLC de Siemens basé sur le diamètre actuel de bobine, s'assurant que le matériel de finition est ordonné quand des fentes multiples sont coupées. Tous les visages d'extrémité de bobine sont plats, et la planéité de la face de disque est librement choisie par le rouleau presseur pneumatique et le rouleau presseur de poids d'individu pour la coupure. L'étanchéité des couches intérieures et externes de la bobine de finition est contrôlable, qui est une méthode de enroulement en spirale. Pendant que le diamètre de enroulement continue à augmenter, le PLC contrôle automatique la vitesse du moteur servo de enroulement pour diminuer.
5. Dispositif de décharge
Adoption d'une structure de alimentation automatique hydraulique shaftless
(1) une paire de châssis de décharge
(2) 1 ensemble de moteur analogue de correction
(3) model du rail de guide 35 8 morceaux
(4) une paire d'acier de haute qualité est employée pour l'arcade 40 commémorative épaisse
(5) 1 paire de bras de levage d'oscillation
(6) cylindre 4 paires
(7) 1 paire non de cônes supérieurs d'axe
(8) frein à air 1 paire

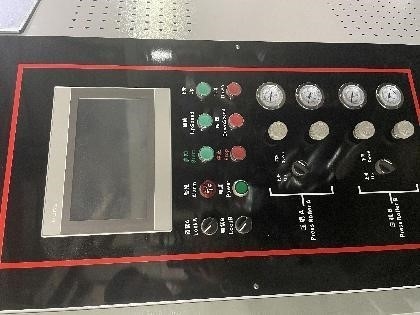

Le matériel électrique adopte
Le groupe de Chint est employé pour les appareils électriques de basse tension, Snyder est employé pour des commutateurs de bouton, Siemens est employé pour le PLC, et le système d'exploitation de la machine entière est commandé
4, emplacement des pièces de machine
