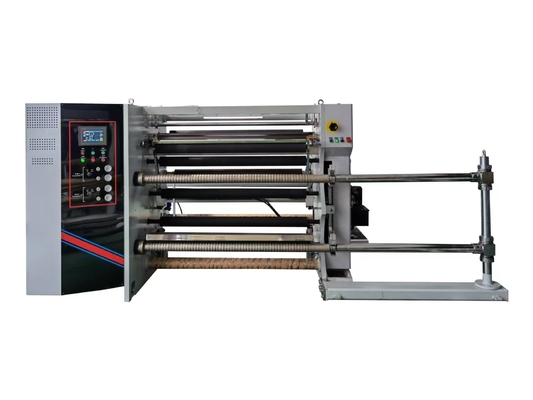

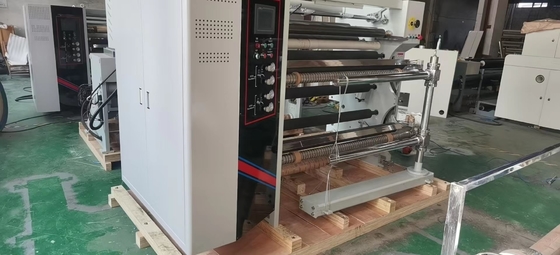

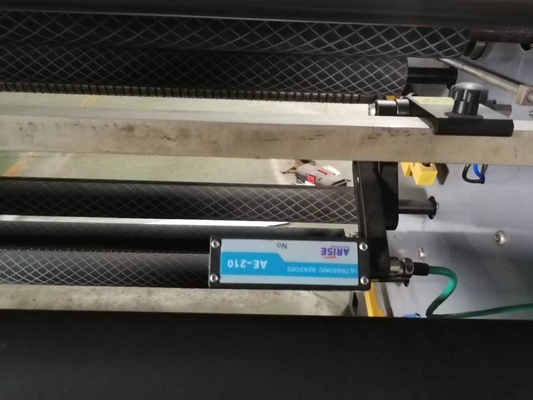

HJ-C1400- III machine de fente complètement automatique de tension de trois servos
1, indicateurs de paramètre :
1. Type matériel : L'impression d'ANIMAL FAMILIER, de BOPP, de BOF, de PE, d'OPP et tout autre petit pain ont formé des matériaux ;
2. Épaisseur matérielle : 0.012-0.5mm (film)
3. Largeur maximum des matières premières : 1400mm
4. Largeur de surface de petit pain : 1450mm
5. Largeur de coupe : 20-1400mm
6. Noyau tournoyant de tube : 3" tube de papier ; utilisant 2 axes de glissement de Duluo
7. Diamètre maximum de l'enroulement : 600mm
8. Vitesse maximale : 450 mètres/minute
9. Coupure de la vitesse : 10-400 mètres/minute
10. Alimentation d'énergie totale : 12KW
11. Poids total : approximativement 4200KG
12. Dimensions externes : longueur 2414, largeur 3890, taille 1720mm
- Configuration de secours :
| Nom de partie |
Spécifications et modèle |
nombre |
marque |
| 45 # cadre en acier |
Épaisseur nette 40mm de panneau de mur |
1 paire |
|
| axe du glissement 3-inch |
Électrodéposition Luo |
2 morceaux |
|
| Tige principale de traction |
φ100*1450mm |
1 morceau |
|
| Polyuréthane en caoutchouc de rouleau de traction principale |
φ100*1450mm |
7 morceaux |
|
| Rouleau de guide dur d'alumine |
Φ90*1450mm |
6 morceaux |
|
| Servo de enroulement |
3.7KW |
2ensembles |
Département de beauté |
| Servo de traction |
3.7KW |
1ensemble |
Département de beauté |

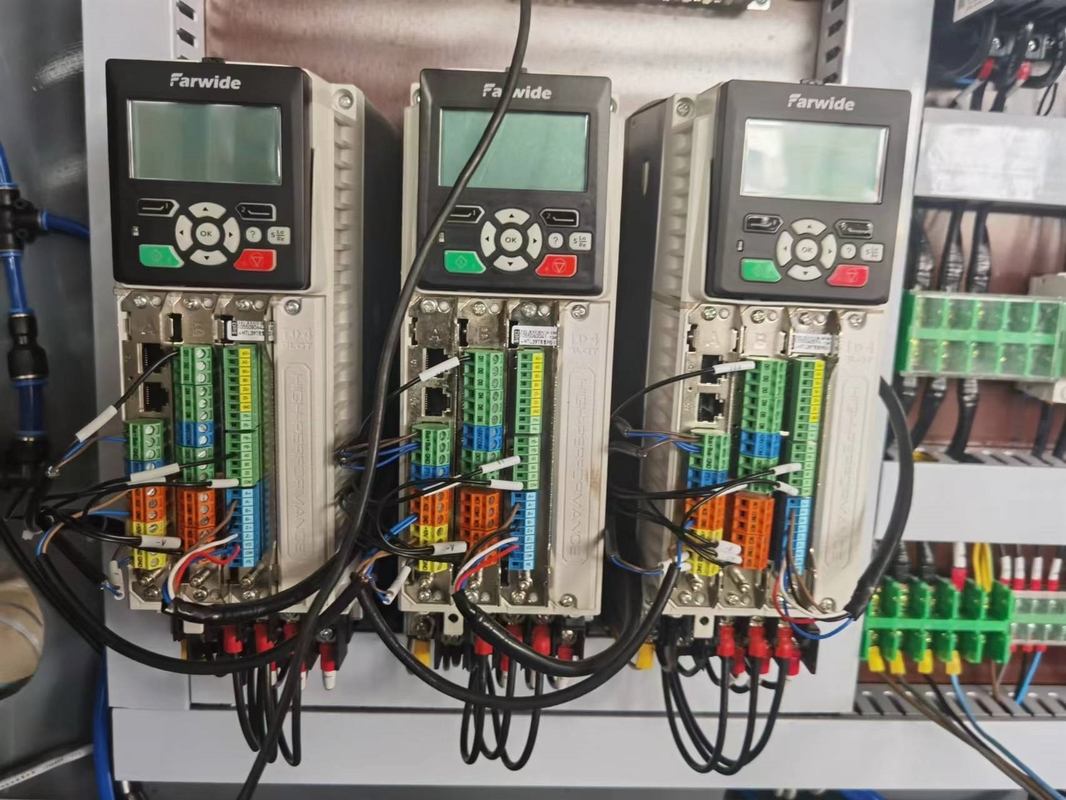

| commande |
3.7kw |
3unités |
Shenzhen Hongyuan |
| Fan de soufflement de rebut de bord |
1.5KW |
1unité |
Wuxi |
| incidence |
|
1groupe |
HRB |
| composants pneumatiques |
|
1groupe |
|
| Coupure utilisant un couteau droit |
|
6 paires |
|
| Contrôleur programmable de PLC de maître |
CPU224XP |
1 morceau |
Siemens |
| écran tactile de la véritable couleur 7-inch |
TPC1061Ti |
1 morceau |
Pékin Kunlun Tongshi |
| commutateur de proximité |
|
1 morceau |
Le Japon OMRON |
| Appareillage de basse tension |
|
1batch |
Schneider |
| alimentation d'énergie de commutateur |
S100-24 |
1 morceau |
signifiez bien |
3, description fonctionnelle de chaque partie :
1. Département de traction :
1. Le rouleau de traction est conduit par un moteur 3.7KW servo.
2. Dispositif de réutilisation de rebut de bord :
Employez une fan pour souffler les déchets et les déchets, et le client équipera une boîte de maille pour la collection.
3. Mécanisme d'enroulement : (La gauche ou l'extrémité droite du produit fini est déterminée par le client en passant une commande)
1. Le matériel coupé est indépendamment enroulé utilisant les haches supérieures et inférieures, et le couteau de fente utilise un couteau circulaire pour fendre (6 paires)
2. Les axes supérieurs et inférieurs d'enroulement ont chaque un moteur 3.7KW servo avec l'axe pneumatique d'expansion. La tension de enroulement est automatiquement commandée par le PLC de Siemens basé sur le diamètre actuel de bobine, s'assurant que le matériel de finition est ordonné quand des fentes multiples sont coupées. Tous les visages d'extrémité de bobine sont plats, et la planéité de la face de disque est librement choisie par le rouleau presseur pneumatique et le rouleau presseur de poids d'individu pour la coupure. L'étanchéité des couches intérieures et externes de la bobine de finition est contrôlable, qui est une méthode de enroulement en spirale. Pendant que le diamètre de enroulement continue à augmenter, le PLC contrôle automatique la vitesse du moteur servo de enroulement pour diminuer.
5. Dispositif de décharge
Adoption d'une structure de alimentation automatique hydraulique shaftless reliée
(1) 1 ensemble de moteur analogue de correction
(2) model du rail de guide 35 4 morceaux
(3) une paire d'acier de haute qualité est employée pour l'arcade 40 commémorative épaisse
(4) 1 paire de bras de levage d'oscillation
(5) cylindre 140X63 1 paire
(6) le frein de décharge adopte une paire de freins à air
Le matériel électrique adopte
Le groupe de Chint est employé pour les appareils électriques de basse tension, Snyder est employé pour des commutateurs de bouton, Siemens est employé pour le PLC, et le système d'exploitation de la machine entière est commandé
