Détails sur le produit:
|
| Type matériel: | Le、 OPP de PE de、 de BOF de、 du、 BOPP d'ANIMAL FAMILIER a roulé le matériel | Épaisseur matérielle: | 0.012-0.5mm (membrane) |
|---|---|---|---|
| Largeur maximum des matières premières: | 1400mm | Largeur de surface de petit pain: | 1150mm |
| Largeur de coupe: | 10-1100mm | Noyau de tube de bobine: | tube 3 de papier |
| Diamètre maximum de l'enroulement: | 600mm | Vitesse maximale: | 300 mètres/minute |
| Fente de la vitesse: | 10-300 mètres/minute | Puissance totale d'alimentation d'énergie: | 12.5Kw |
| Poids total: | 4200kg | Dimensions hors-tout: | 3200 dans la longueur, 2600 dans la largeur, et 1500mm dans la taille |
| Mettre en évidence: | HJ-1100A-III fendant la machine de Rewinder,Fente de la machine 1100mm de Rewinder,Fente de la machine d'ANIMAL FAMILIER de Rewinder |
||

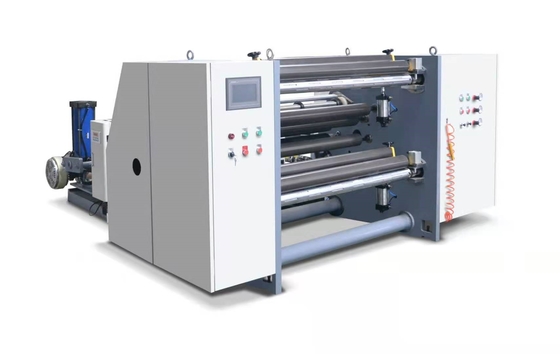

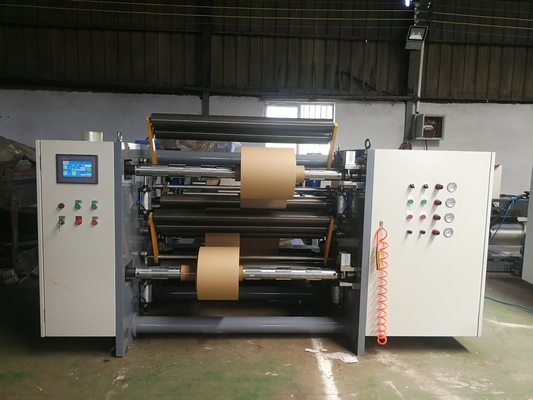

Machine de fente complètement automatique de tension de servo de HJ-1100A-III trois
1, indicateurs de paramètre :
1. Type matériel : ANIMAL FAMILIER, BOPP, BOF, PE, OPP et d'autres matériaux roulés ;
2. Épaisseur matérielle : 0.012-0.5mm (film) ; 30-450g (papier)
3. Diamètre maximum des matières premières : 1400mm
4. Noyau de tube de matière première : 3" tube de papier
5. Largeur maximum des matières premières : 1100mm
6. Largeur de surface de petit pain : 1150mm
7. Largeur de coupe : 10-1100mm
8. Noyau tournoyant de tube : 3" tube de papier ;
9. Diamètre maximum de l'enroulement : 600mm
10. Course totale de correction de déviation : 150mm
11. Vitesse maximale : 300 mètres/minute
12. Coupure de la vitesse : 10-300 mètres/minute
13. Alimentation d'énergie totale : 12.5KW
14. Poids total : approximativement 4200KG
15. Dimensions externes : 3200 longs, 2600 larges, et 1500mm haut
| Nom de partie | Spécifications et modèle | quantité | marque |
| 45 # cadre en acier | Épaisseur nette 40mm de panneau de mur | 1 paire | |
| axe 3-inch gonflable | 2 morceaux | ||
| Tige principale de traction | φ 120 * 1150mm | 1 morceau | |
| Polyuréthane en caoutchouc de rouleau de traction principale | φ 120 * 1150mm | 1 morceau | |
| Rouleau de guide dur d'alumine | Φ 75 * 1150mm | 13 morceaux | |
| Servo de enroulement | 3.7KW | 2 ensembles | Département de beauté |
| Servo de traction | 3.7KW | 1 ensemble | Département de beauté |
| Le frein magnétique de poudre est employé pour le déroulement | 20KG | 1 unité | |
| Fan de soufflement de rebut de bord | 1.1KW | 1 unité | Wuxi |
| incidence | 1 groupe | HRB | |
| Composants pneumatiques | 1 groupe | ||
| drvie | 3.7KW | 3 unités | Shenzhen Hongyuan |
| Correction ultrasonique de déviation | 1 ensemble | Battes | |
| Contrôleur programmable de PLC de maître | CPU224XP | 1 morceau | Siemens |
3, description fonctionnelle de chaque partie :
1. Département de traction :
1. Le rouleau de traction est conduit par un moteur 3.7KW servo.
2. Dispositif de réutilisation de rebut de bord :
Employez une fan pour souffler les déchets et les déchets, et le client équipera une boîte de maille pour la collection.

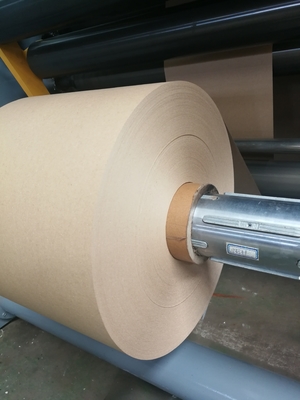

3. Mécanisme d'enroulement : (La gauche ou l'extrémité droite du produit fini est déterminée par le client en passant une commande)
1. Le matériel coupé est indépendamment enroulé utilisant les haches supérieures et inférieures, et le couteau de fente utilise un couteau droit pour fendre (6 paires)
2. Les axes supérieurs et inférieurs d'enroulement ont chaque un moteur 3.7KW servo avec l'axe pneumatique d'expansion. La tension de enroulement est automatiquement commandée par le PLC de Siemens basé sur le diamètre actuel de bobine, s'assurant que le matériel de finition est ordonné quand des fentes multiples sont coupées. Tous les visages d'extrémité de bobine sont plats, et la planéité de la face de disque est librement choisie par le rouleau presseur pneumatique et le rouleau presseur de poids d'individu pour la coupure. L'étanchéité des couches intérieures et externes de la bobine de finition est contrôlable, qui est une méthode de enroulement en spirale. Pendant que le diamètre de enroulement continue à augmenter, le PLC de Siemens contrôle automatique la vitesse du moteur servo de enroulement pour diminuer.
5. Dispositif de décharge
Adoption d'une structure de alimentation automatique hydraulique shaftless reliée
(1) 1 ensemble de moteur analogue de correction
(2) model du rail de guide 25 4 morceaux
(3) une paire d'acier de haute qualité est employée pour l'arcade 40 commémorative épaisse
(4) 1 paire de bras de levage d'oscillation
(5) cylindre 140X63 1 paire
(6) le frein de décharge adopte une paire de freins à air
Le matériel électrique adopte
Le groupe de Chint est employé pour les appareils électriques de basse tension, Snyder est employé pour des commutateurs de bouton, Siemens est employé pour le PLC, et le système d'exploitation de la machine entière est commandé
le PLC d'unité de commande adopte Siemens que le matériel électrique adopte Chint
contrôle d'entraînement utilisant trois commandes de Shenzhen Hongyuan

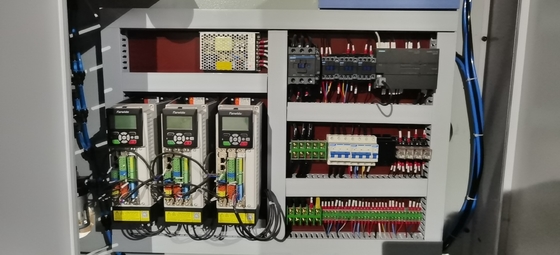

Section de boîte de distribution
Système de correction
Correction simulée utilisant des battes
Section d'opération

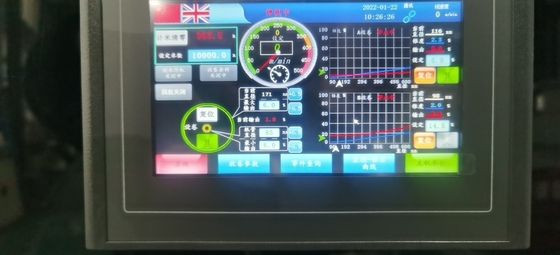

L'écran tactile adopte Kunlun a relié le mode de 7 pouces
Le commutateur adopte Snyder
Le règlement de pression atmosphérique est commandé par une vanne de régulation de précision
5.
Cycle de livraison : dans un délai de 35 jours ouvrables.
