Détails sur le produit:
|
| Type matériel: | Le、 OPP de PE de、 de BOF de、 du、 BOPP d'ANIMAL FAMILIER a roulé le matériel | Épaisseur matérielle: | 0.012-0.5mm (membrane) |
|---|---|---|---|
| Largeur maximum des matières premières: | 1100mm | Largeur de surface de petit pain: | 1150mm |
| Largeur de coupe: | 20-1100mm | Noyau de tube de bobine: | tube 3 de papier ; utilisant 2 axes d'expansion de gaz de Duluo |
| Diamètre maximum de l'enroulement: | 600mm | Vitesse maximale: | 450 mètres/minute |
| Fente de la vitesse: | 10-450 mètres/minute | Puissance totale d'alimentation d'énergie: | 13KW |
| Poids total: | 4200kg | Dimensions hors-tout: | 2414 de longueur, 3690 de largeur et 1720 mm de hauteur |
| Mettre en évidence: | HJ-1100A-III fendant la machine de Rewinder,Fente de la machine 450m/min de Rewinder,Fente de la machine de Rewinder BOPP |
||

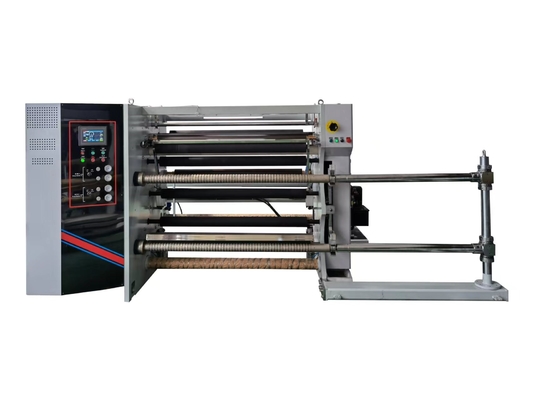

Machine de fente complètement automatique de tension de servo de HJ-1100A-III trois
| Nom de partie | Spécifications et modèle | quantité | marque |
| 45 # cadre en acier | Épaisseur nette 40mm de panneau de mur | 1 paire | |
| axe 3-inch gonflable | Électrodéposition Luo | 2 morceaux | |
| Tige principale de traction | φ 120 * 1150mm | 1 morceau | |
| Polyuréthane en caoutchouc de rouleau de traction principale | φ 120 * 1150mm | 7 morceaux | |
| Rouleau de guide dur d'alumine | Φ 90 * 1150mm | 6 morceaux | |
| Servo de enroulement | 5.5KW | 2 ensembles | Département de beauté |
| Servo de traction | 5.5KW | 1 ensemble | Département de beauté |
| commande | 5.5KW | 3 unités | Shenzhen Hongyuan |
| Fan de soufflement de rebut de bord | 1.5KW | 1 unité | Wuxi |
| incidence | 1 groupe | HRB | |
| Composants pneumatiques | 1 groupe | ||
| Le couteau rond adopte la fonction de chauffage | 6 paires | ||
| Contrôleur programmable de PLC de maître | CPU224XP | Siemens | |
| écran tactile de véritable couleur de 7 pouces | TPC1061Ti | 1 morceau | Pékin Kunlun Tongshi |
| Commutateur de proximité | 1 morceau | Le Japon OMRON | |
| Appareillage de basse tension | 1 morceau | Schneider | |
| Alimentation d'énergie de changement de mode | 1 groupe | Taïwan Mingwei |
3, description fonctionnelle de chaque partie :
1. Département de traction :
1. Le rouleau de traction est conduit par un moteur 3.7KW servo.
2. Dispositif de réutilisation de rebut de bord :
Employez une fan pour souffler les déchets et les déchets, et le client équipera une boîte de maille pour la collection.

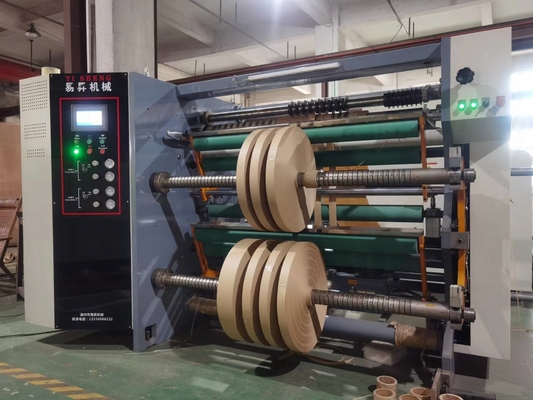

3. Mécanisme d'enroulement : (La gauche ou l'extrémité droite du produit fini est déterminée par le client en passant une commande)
1. Le matériel coupé est indépendamment enroulé utilisant les haches supérieures et inférieures, et le couteau de fente utilise un couteau droit pour fendre (6 paires)
2. Les axes supérieurs et inférieurs d'enroulement ont chaque un moteur 3.7KW servo avec l'axe pneumatique d'expansion. La tension de enroulement est automatiquement commandée par le PLC de Siemens basé sur le diamètre actuel de bobine, s'assurant que le matériel de finition est ordonné quand des fentes multiples sont coupées. Tous les visages d'extrémité de bobine sont plats, et la planéité de la face de disque est librement choisie par le rouleau presseur pneumatique et le rouleau presseur de poids d'individu pour la coupure. L'étanchéité des couches intérieures et externes de la bobine de finition est contrôlable, qui est une méthode de enroulement en spirale. Pendant que le diamètre de enroulement continue à augmenter, le PLC de Siemens contrôle automatique la vitesse du moteur servo de enroulement pour diminuer.
5. Dispositif de décharge
Adoption d'une structure de alimentation automatique hydraulique shaftless reliée
(1) 1 ensemble de moteur analogue de correction
(2) model du rail de guide 25 4 morceaux
(3) une paire d'acier de haute qualité est employée pour l'arcade 40 commémorative épaisse
(4) 1 paire de bras de levage d'oscillation
(5) cylindre 140X63 1 paire
(6) le frein de décharge adopte une paire de freins à air

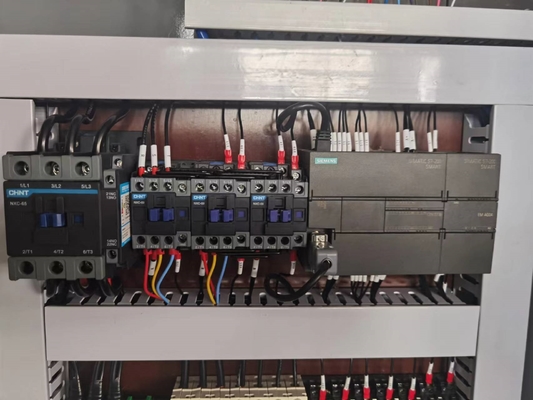

Le matériel électrique adopte
Le groupe de Chint est employé pour les appareils électriques de basse tension, Snyder est employé pour des commutateurs de bouton, Siemens est employé pour le PLC, et le système d'exploitation de la machine entière est commandé
le PLC d'unité de commande adopte Siemens que le matériel électrique adopte Chint

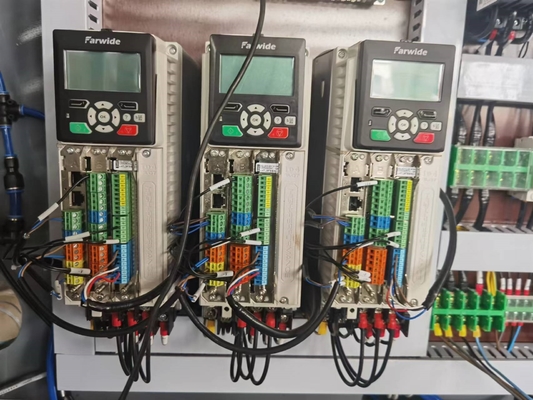

contrôle d'entraînement utilisant trois commandes de Shenzhen Hongyuan

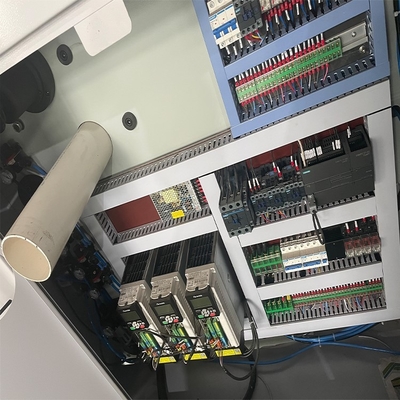

Section de boîte de distribution

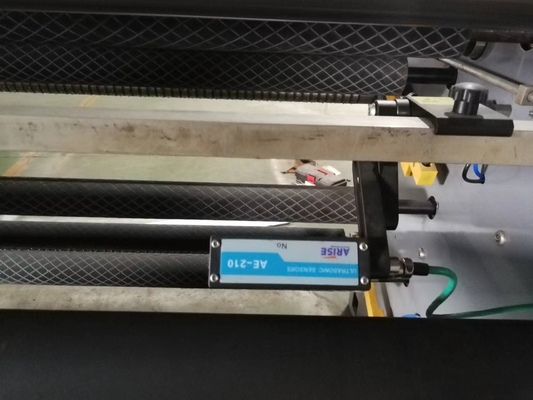

Système de correction
Correction simulée utilisant des battes

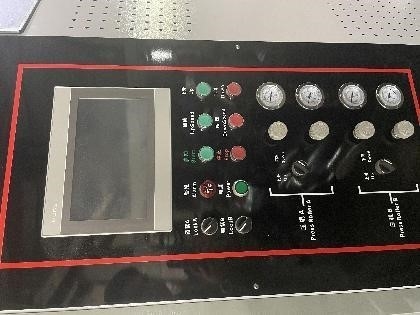

Section d'opération
L'écran tactile adopte Kunlun a relié le mode de 7 pouces
Le commutateur adopte Snyder
Le règlement de pression atmosphérique est commandé par une vanne de régulation de précision
5.
Cycle de livraison : dans un délai de 35 jours ouvrables.
