1. Règlement de vitesse de fréquence de variable "hôte", système de contrôle d'écran tactile de PLC de Panasonic, compte automatique, arrangement automatique de longueur, arrêt d'alarme
2. Le cadre adopte une structure de plaque d'acier de 16mm, le siège croisé de lame de coupure adopte une structure moulée lourde, et le rouleau de guide adopte le rouleau de guide d'alliage d'aluminium de traitement d'équilibre dynamique
3. La commande plaçant la traction adopte le contrôle d'arbre d'entraînement de système servo, et la méthode de alimentation de traction est traction entraînée par un moteur électrique d'entraînement de pignon

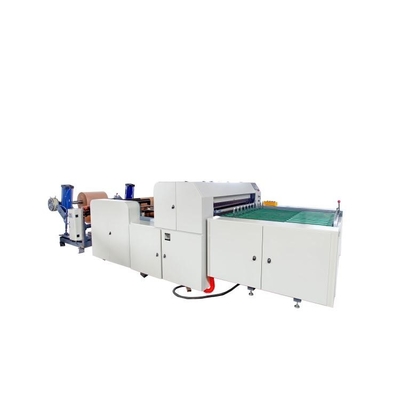

4. Cette machine est un équipement à grande échelle idéal de coupure transversale et longitudinale de matériel de feuille avec la vitesse de grande précision et rapide, et la collection matérielle douce
Pièce de centre serveur
(5) le support adopte 16 # la structure de haute qualité de plaque d'acier
1) Dispositif de traction :
(1) type structurel : type passif de compression de traction active
(2) la base de traction adopte une structure de moulage (1 réglé)
(3) le rouleau de traction adopte les rouleaux en caoutchouc (spécifications : 4 morceaux) du × 1150mm du φ quatre-vingt-cinq)
(4) la méthode de compression adopte le contrôle de cylindre
(5) le rouleau de guide de transmission adopte les rouleaux de guide en aluminium (spécifications : 3 morceaux) du × 1150mm du φ soixante-dix)
(6) le rouleau de guide de transmission peut être tendu en haut et en bas pour l'ajustement
(7) le moteur adopte un moteur variable asynchrone triphasé de fréquence de 1.5KW (1 réglé)
(8) le convertisseur de fréquence adopte 1.5kw Geetek (1 unité)
(9) l'alimentation est commandée par une bande de conveyeur
(10) le mécanisme d'alimentation entier est intelligemment commandé par des capteurs de déplacement.
2) Mécanisme d'alimentation :
1. Adoptez activement la servocommande plaçant la méthode
moteur servo de 2.4.4kw Inviton, conducteur (1 a placé)
3. Le système de contrôle industriel entier adopte un système de contrôle industriel numérique conduisant la méthode : le moteur principal conduit le positionnement actif de rouleau
4. La transmission adopte la ceinture synchrone et le mécanisme synchrone de transmission de roue
5. Le rouleau de départ adopte une structure en caoutchouc douce supérieure et inférieure de rouleau.
3) Coupure du dispositif :
(1) coupure de la méthode : abaissez le couteau fixe, coupe active de couteau supérieur
(2) cutterbed adopte une structure lourde moulée :
(3) rail de guide linéaire (2 paires)
(4) conteneur d'huile (2 morceaux)
L'huile de graissage peut être réutilisée
(5) les couteaux supérieurs et inférieurs sont faits de couteaux en acier équilibrés importés (2 paires) avec des couteaux de bande
(6) outil (longueur large de × de × épais de spécifications : 15 × 1150mm du × quatre-vingts)
(7) le couteau rond de coupure longitudinale est fait d'acier de haute qualité (2 paires)
(8) méthode d'opération : Ajustez manuellement la position d'outil
(9) mode de transmission principal : La transmission de moteur principal est assortie avec une boîte de vitesse pour conduire la tringlerie excentrique de roue, et la bielle échange pour déplacer l'outil de coupe
(10) le moteur principal adopte un moteur variable de contrôle de vitesse de fréquence à Changhaï (1.5kw)
(11) le convertisseur de fréquence adopte Geetek (unité 1.5kw 1)
(12) la transmission adopte un mécanisme synchrone de transmission de roue
(13) roue excentrique (2 ensembles)
(14) bielle (2 morceaux)

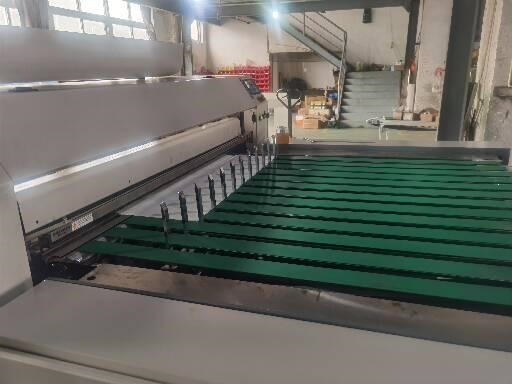

La plate-forme de réception matérielle adopte la fonction d'alimentation automatique des bandes de conveyeur ;
(1) le nombre de feuilles de finition est commandé par le PLC de Panasonic, et le nombre réglé de feuilles est automatiquement envoyé à la trieuse. La machine fonctionne automatiquement normalement, le rendant facile à utiliser et allégeant le travail

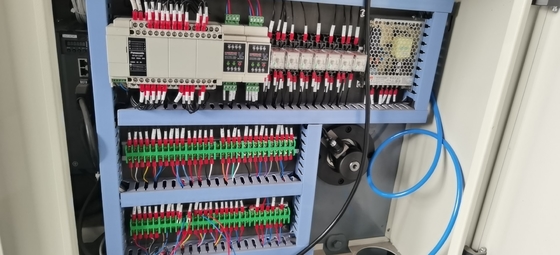

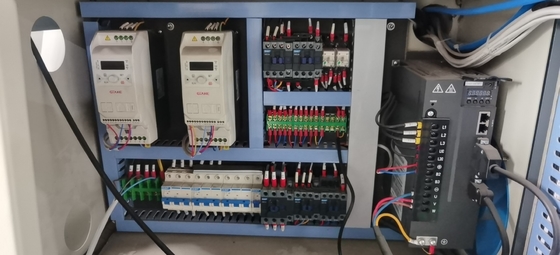

3. Partie commande électrique : (Contrôle et centre serveur reliés en parallèle) la machine entière adopte le système de contrôle industriel de PLC de Panasonic, et l'écran tactile est commandé par Taïwan Weilun
(1) le système de contrôle de cette machine peut être rudement divisé en contrôle de centre serveur.
(2) contrôle de centre serveur : y compris le contrôle de moteur principal, le contrôle de contrôle de traction, d'alimentation, et couper le contrôle.
(3) équipé d'un compteur électronique de mètre pour le compte ; Arrêt d'alarme ; La longueur fixe automatique, se dirigent dedans et précisent des fonctions.
(4) ci-dessus les composants électriques sont choisis parmi Chint ; Commutateur choisi parmi la marque de Schneider
4. Équipements de soutien : (utilisateur responsable)
(1) source électrique : commutateur à quatre fils triphasé d'air : tension 380V/50Hz
Dispositif matériel de support de décharge ;
