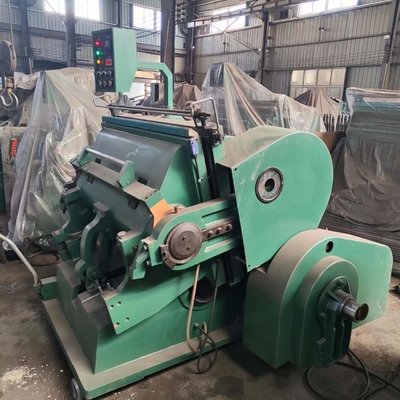

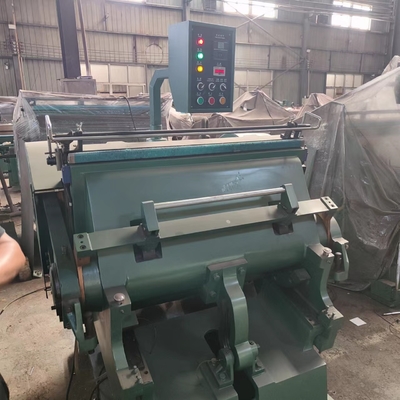

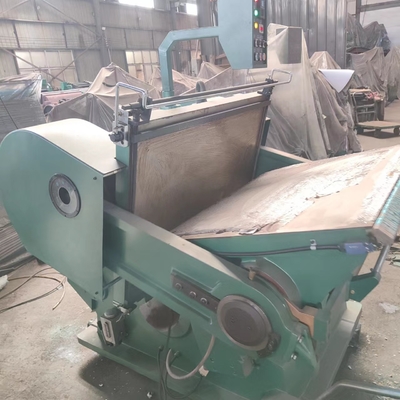

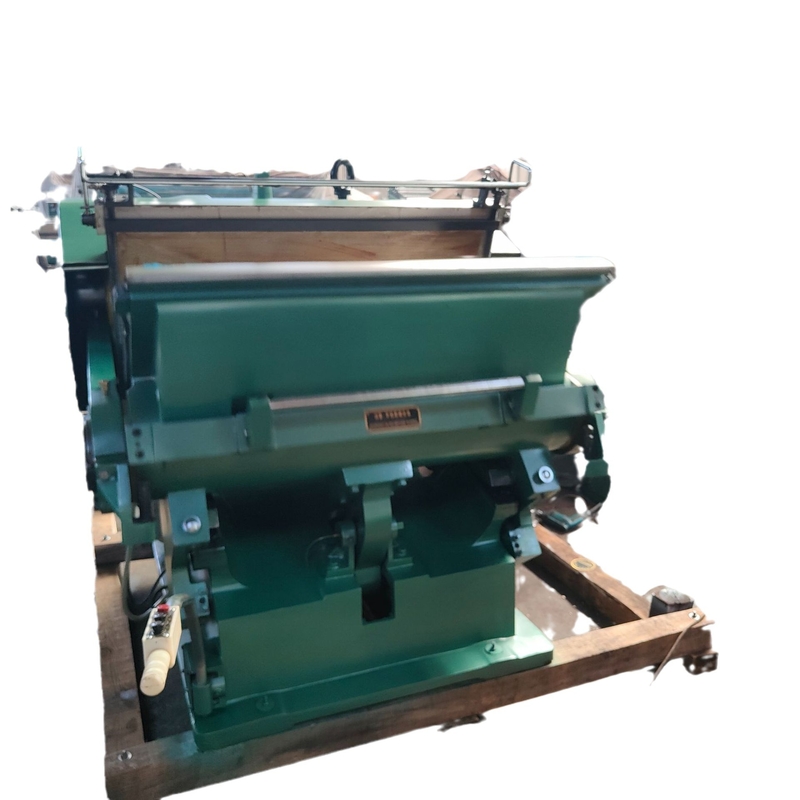

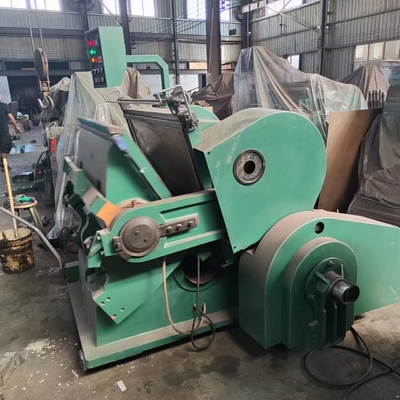

Table de configuration de la machine plate de renfoncement (HJ1040 modèles)
Paramètres techniques :
1. Taille à l'intérieur du cadre : 1040 * 720
2. Vitesse fonctionnante : 22 ± 2
3. Longueur maximum de lame : < 28m
4. Puissance de moteur : 4KW
5. Poids net : 3200kg
6. Dimension de frontière : 1850 * 1800 * 1700
1. Le bâti de la machine est la fonte HT200 grise, qui est recuite. Il peut faire les bâtis de la déformation moins encline et de la fracture de machine (corps y compris, cadre de presse, etc.).
2. L'axe de la machine est fait de 45 # en acier.
3. Les trains principaux de la machine sont également faits d'acier de chrome du phosphore quatre, qui est alors éteint et gâché.
4. Le revêtement de rail de guide de la machine est fait d'aluminium de molybdène de 38 chromes, qui nitrided alors. Il augmente considérablement sa dureté et est usure moins encline. Il peut maintenir la pression de la machine dans l'équilibre et pas facilement changer.
5. Les incidences de la machine sont faites d'incidences de Wafangdian.
6. La machine adopte un système de lubrification de réapprovisionnement en combustible centralisé, qui peut mieux assurer la douceur du circuit d'huile. Faites l'entretien et le ravitaillement de la machine plus commode.
7. La douille d'axe de bielle de la machine est faite de douille de cuivre pure. Rendez la machine plus précise.
La clé et les composantes principales des machines ci-dessus ne seront pas expliquées séparément.
Caractéristiques structurelles principales :
les incidences 1.Sliding sont mnade du tonnelier de haute qualité d'alliage, ainsi obtenir l'effet de la réduction antifriction et de secousse.
2. le volant a lieu avec le grand moment de la force et de la grande pression.
3. en raison de haute résistance du bâti d'une seule pièce à l'aide du dessus-rankingmaterial pour le corps de rmachine.
4. l'embrayage électromagnétique de plat simple est aind sensible fiable.
5. Avec des fonctions de simple, l'opération coontinuous et s'ouvrante de dwelll, gamme d'angle de saturation est adjuustable.
6. la position de fonctionnement est raisonnablement arrangée, se déplaçant-bedlcan pour être ouvert à son optimum.
7. système fiable de protectioon de sécurité.
| Modèle |
Région de Max.Rule |
Vitesse fonctionnante |
Longueur de Max.Rule |
Puissance de moteur |
Poids |
Deminsion global |
| HJ-1200 |
1200*830mm |
20+-2 (courses/minute) |
<32m>
| 5.5KW |
4500kg |
2050*2150*1900mm |
| HJ-1100 |
1100*800mm |
20+-2 (courses/minute) |
<30m>
| 4KW |
4200kg |
2000*1950*1700mm |
| HJ-1040 |
1040*720mm |
22+-2 (courses/minute) |
<28m>
| 4KW |
3200kg |
1850*1800*1700mm |
