Machine d'impression flexographique à grande vitesse avec une longueur de 250 mm, une largeur de 180 mm, une vitesse de 5 à 60 m/min et une précision de 0,15 mm

1. Principaux paramètres techniques

1. Longueur d'impression maximale : 250 mm

2. Largeur d'impression : 180 mm

3. Vitesse d'impression : 5-60m/min

4. Précision de surimpression : < 0,15 mm

5. Puissance totale installée : 6Kw

6. Dimensions hors tout : (L × B × H) 1680 × sept cent quatre-vingts × mille deux cent quatre-vingts

7. Poids : ≈ 618 kg

2, principales fonctions structurelles et principes de fonctionnement

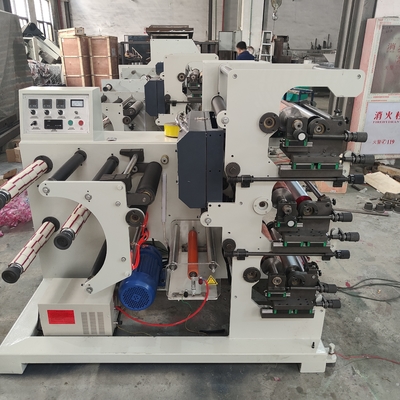

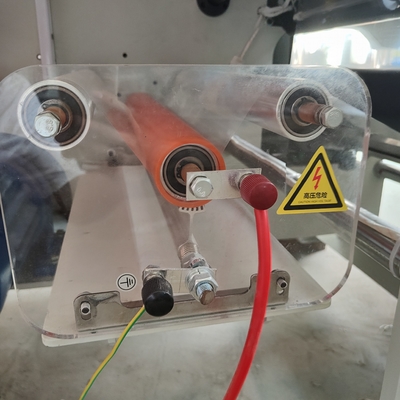

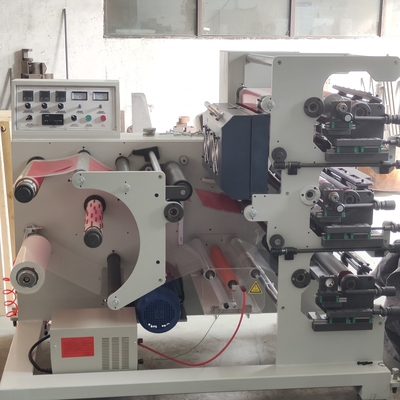

La structure de cette machine comprend la décharge, la décharge corona, la traction, l'impression en première couleur, l'impression en deuxième couleur, le four, le refendage et la collecte de matériaux.(Comme indiqué sur la figure)

2.Mécanisme d'alimentation en encre

1. Soulevez le seau d'encre.2. Anilox.3. Grattoir.4. Rouleau d'impression.5. Composition du rouleau de dossier.

(Comme indiqué sur la figure)

3.Mécanisme chromatique

La correspondance des couleurs est composée d'un mécanisme de transmission à engrenage planétaire, qui ajuste la transmission à engrenage planétaire à gauche et à droite pour aligner le motif de haut en bas.Ajustez les rouleaux d'impression à gauche et à droite pour aligner le motif de haut en bas.(Comme indiqué sur la figure)

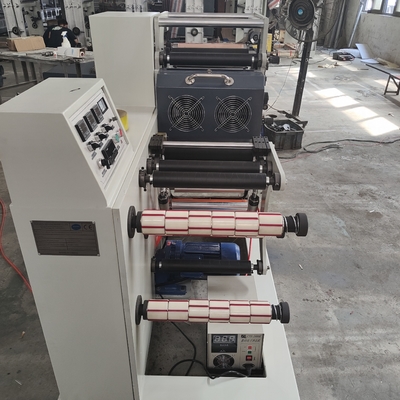

5.Mécanisme du four

Lors du passage de l'imprimé dans le four, la chaleur émise par le tube chauffant est soufflée par un ventilateur pour sécher l'encre à la surface de l'imprimé.La température du four est contrôlée par un thermomètre intelligent et un thermocouple à induction.

6, dispositif d'enroulement

Le dispositif d'enroulement est principalement utilisé pour enrouler des produits dans des tambours.Il a principalement une bobine.La puissance est entraînée par un moteur pour entraîner un engrenage, et le pignon entraîne la puissance pour faire tourner l'arbre d'enroulement pour atteindre l'objectif d'enroulement.L'étanchéité du tambour dépend du réglage de l'écrou et du ressort.

7, maintenance et entretien des machines

Pour que la fonction d'impression fonctionne normalement pendant longtemps et produise de bons produits imprimés, la machine doit être entretenue et bien entretenue.Les opérateurs doivent suivre une formation technique préalable à l'emploi, non seulement pour se familiariser avec le processus d'impression flexographique, mais aussi pour comprendre et maîtriser la structure, le principe de fonctionnement et les méthodes de fonctionnement normales de cette machine.Maîtriser les points clés du réglage des différentes institutions.Avant de démarrer la machine, il est nécessaire d'inspecter complètement l'état, l'opérabilité et la flexibilité de chaque partie de la machine.De la graisse lubrifiante doit être ajoutée à chaque pièce de lubrification.Pendant le fonctionnement de la machine, la police doit inspecter chaque composant de fonctionnement.En cas de conditions anormales telles que des bruits de roulement et des vibrations, la machine doit être immédiatement arrêtée pour inspection.Ce n'est qu'après avoir résolu le problème que la machine peut être démarrée.Après avoir arrêté la machine, il est nécessaire d'éteindre immédiatement l'alimentation, de nettoyer la machine, de retirer la trémie d'encre, de libérer le rouleau de colle, de sortir du couteau à encre et d'utiliser un agent de nettoyage pour essuyer le rouleau de plaque et la lame d'encre, et d'injecter de l'huile à chaque point de graissage.

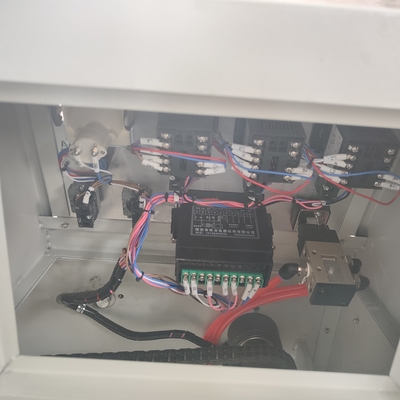

8, système de contrôle électrique

Cette machine adopte deux alimentations CA 220V/50Hz.Le système de contrôle adopte une alimentation 220V AC.Veuillez vous référer au panneau de commande de la machine pour les interrupteurs et instruments électriques spécifiques.Une fois l'installation de cette machine terminée, démarrez le moteur principal, réglez la vitesse, faites tourner lentement la machine principale et vérifiez le sens de rotation de la machine principale.

Le boîtier de la machine doit être mis à la terre de manière fiable.Faites attention à la sécurité électrique.
