3, description fonctionnelle de chaque partie :
1. Département de traction :
1. Le rouleau de traction est conduit par un moteur 7.5KW servo.
2. Dispositif de réutilisation de rebut de bord :
Employez une fan pour souffler les déchets et les déchets, et le client équipera une boîte de maille pour la collection.

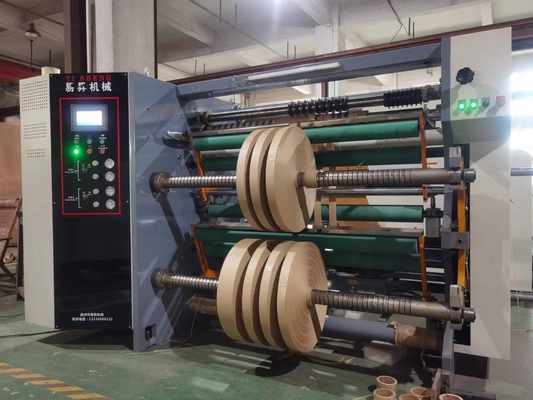

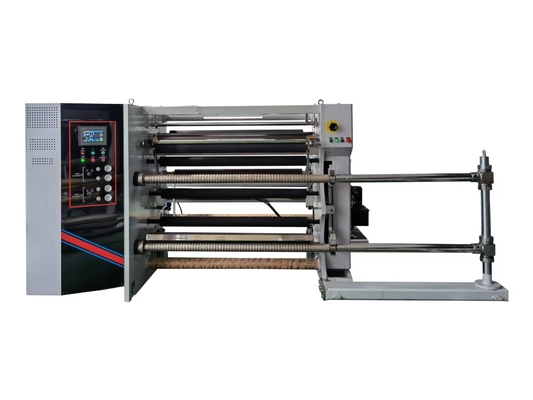

3. Mécanisme d'enroulement : (La gauche ou l'extrémité droite du produit fini est déterminée par le client en passant une commande)
1. Le matériel coupé est indépendamment enroulé utilisant les haches supérieures et inférieures, et le couteau de fente utilise un couteau circulaire pour fendre (6 paires)
2. Les axes supérieurs et inférieurs d'enroulement ont chaque un moteur 7.5KW servo avec l'axe pneumatique d'expansion. La tension de enroulement est automatiquement commandée par le PLC de Siemens basé sur le diamètre actuel de bobine, s'assurant que le matériel de finition est ordonné quand des fentes multiples sont coupées. Tous les visages d'extrémité de bobine sont plats, et la planéité de la face de disque est librement choisie par le rouleau presseur pneumatique et le rouleau presseur de poids d'individu pour la coupure. L'étanchéité des couches intérieures et externes de la bobine de finition est contrôlable, qui est une méthode de enroulement en spirale. Pendant que le diamètre de enroulement continue à augmenter, le PLC contrôle automatique la vitesse du moteur servo de enroulement pour diminuer.

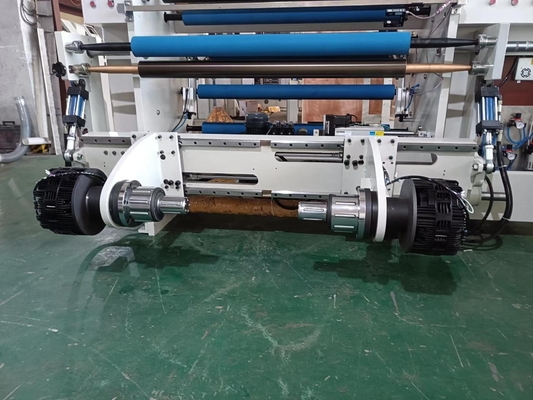

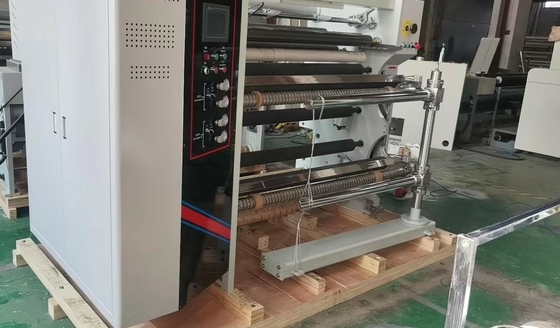

5. Dispositif de décharge
Adoption d'une structure de alimentation automatique hydraulique shaftless reliée
(1) 1 ensemble de moteur allemand de correction de simulation de déclaration provisoire
(2) model du rail de guide 25 4 morceaux
(3) une paire d'acier de haute qualité est employée pour l'arcade 40 commémorative épaisse
(4) 1 paire de bras de levage d'oscillation
(5) cylindre 140X63 1 paire
(6) le frein de décharge adopte une paire de freins à air

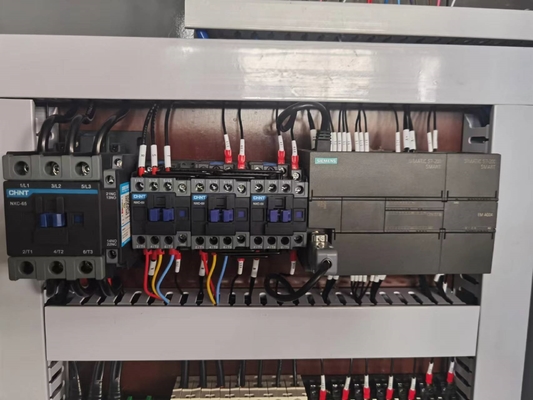

Le matériel électrique adopte

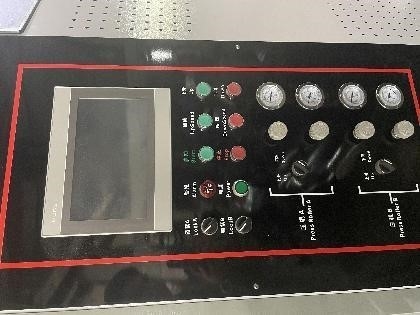

Le groupe de Chint est employé en tant qu'appareil de basse tension, Snyder est employé comme commutateur de bouton, Siemens est employé comme PLC pour commander le système d'exploitation de la machine entière
4, emplacement de pièce de machine
